Почему X нужно измерять строго под 90 градусов к балке?

Потому что по схеме X — это перпендикуляр от базовой линии (балки) до поверхности корпуса. Измерение по диагонали или по борту даёт завышенные значения и приводит к неправильной форме носа.

Обязательно ли делать шаг 200 мм?

200 мм — стандартный шаг, который даёт хорошую точность и скорость. Если нос имеет резкий изгиб, шаг можно уменьшить до 100 мм в этой зоне.

Что такое XH и LH на схеме?

XH — расстояние от балки до самой носовой точки корпуса. LH — последний участок вдоль балки от последней отметки с шагом 200 мм до носа (обычно меньше 200 мм).

Как снять размеры с катера для изготовления надувного фальшборта (по схеме)

Q: Как снять размеры для надувного фальшборта по схеме L, X1…Xn, XH, LH, D?

Выберите прямую балку (базовую линию). Измерьте L — длину прямой части до начала носового закругления. Далее по носу разметьте точки через 200 мм и в каждой точке измерьте X — перпендикулярное расстояние от балки до корпуса (X1…Xn). В конце измерьте XH до носовой точки и LH — остаток от последней 200-мм отметки до носа. D — общая длина вдоль балки: L + (200 мм × количество шагов) + LH.

Q: Куда отправлять замеры?

Замеры и фото отправляйте на info@bummart.ru или уточните детали по телефону +7 (904) 609-50-50.

Как снять размеры с катера для изготовления надувного фальшборта (по схеме)

Как снять размеры для надувного фальшборта — по схеме (L, X1…Xn, XH, LH, D)

Эта инструкция полностью повторяет логику замеров с вашей схемы: выбираем прямую балку (базовая линия), измеряем L (прямая часть), затем по носу — X1…Xn через шаг 200 мм, и отдельно фиксируем XH и LH. По итогу считаем D — общую длину.

⏱️ 20–40 минут

📏 Записываем в мм

👥 Лучше вдвоём

📸 Фото = меньше ошибок

🛒 Выбрать фальшборт 📞 Консультация ✉️ Отправить замеры

Главное правило схемы: все X измеряются строго перпендикулярно от балки до корпуса (короткое расстояние “по прямой”, не по борту и не по диагонали).

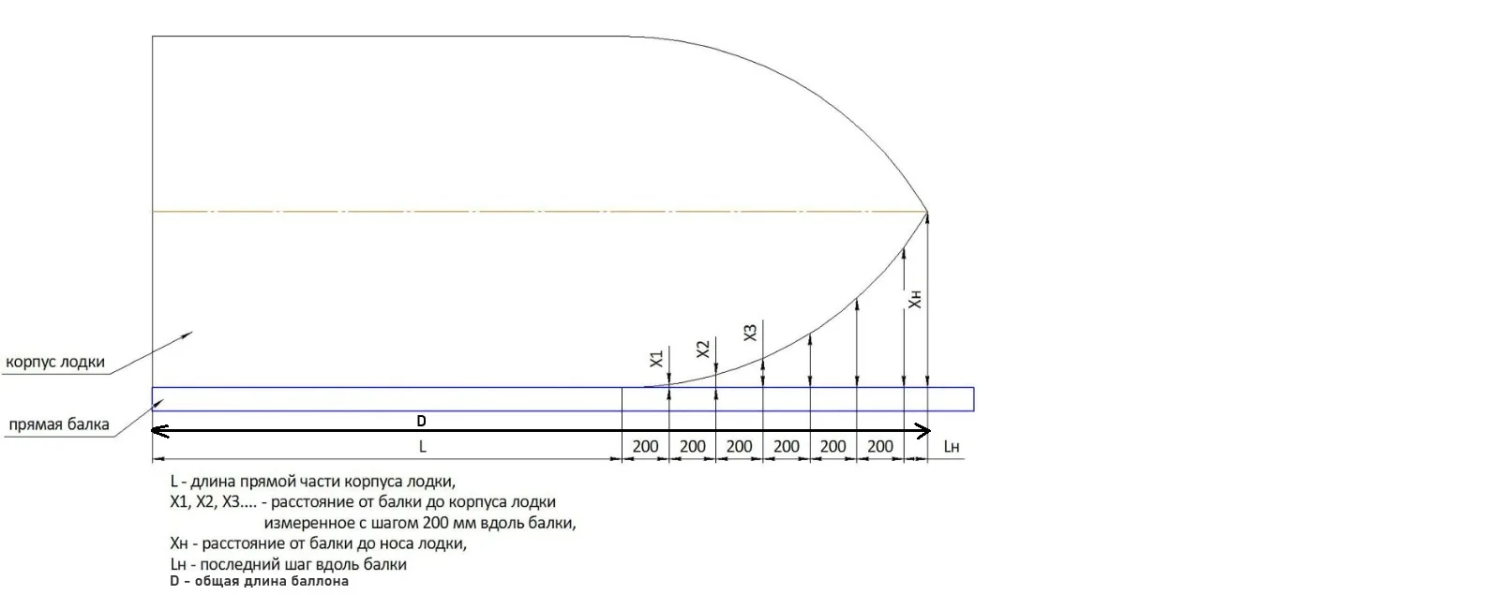

Схема замеров (как на рисунке)

Схема замеров: корпус лодки, прямая балка, L, X1..Xn, XH, LH, D

На схеме: L — прямая часть, X1…Xn — расстояния до корпуса через 200 мм, XH — до носовой точки, LH — последний шаг, D — общая длина.

Что понадобится

Рулетка 3–5 м
Малярный скотч/маркер (делать отметки каждые 200 мм)
Ровная рейка / угольник / уровень (держать 90°)
Блокнот или заметки в телефоне
Помощник (особенно в носу)

Важно: все размеры записывайте в миллиметрах.

Какие размеры нужны (как на схеме)

L — длина прямой части корпуса
X1…Xn — расстояния от балки до корпуса в точках с шагом 200 мм
XH — расстояние от балки до носовой точки
LH — последний участок вдоль балки (обычно < 200 мм)
D — общая длина вдоль балки (для длины фальшборта/баллона)

Этого набора достаточно, чтобы повторить геометрию носовой дуги и сделать изделие “в размер”.

Пошагово: как снять размеры точно по этой схеме

Выберите “прямую балку” — базовую линию.

Это прямая линия вдоль борта, от которой будут сниматься все расстояния X (линия крепления/планширь/рейка).

Совет: наклейте полоску скотча вдоль балки — на ней удобно ставить отметки и подписывать точки.

Определите место, где корпус перестаёт быть “прямым”, и измерьте L.

L — длина прямой части корпуса лодки до начала носового закругления (как на схеме).

От точки конца L размечайте нос с шагом 200 мм.

Ставьте метки: 200 / 400 / 600 … (вдоль балки) до носа. Это точки для X1, X2, X3 …

Если изгиб резкий: допускается шаг 100 мм (точнее), но 200 мм — стандарт.

В каждой точке измерьте X — перпендикулярно до корпуса.

Рулетка должна идти под 90° к балке (короткое расстояние от балки до поверхности корпуса).

Частая ошибка: меряют по диагонали или “по борту”. По схеме нужен именно перпендикуляр.

Дойдите до носа: снимите XH и LH.

XH — расстояние от балки до самой носовой точки.
LH — расстояние вдоль балки от последней 200-мм точки до носа (остаток, часто меньше 200 мм).

Посчитайте D — общую длину вдоль балки.

D = L + (200 мм × количество шагов) + LH.

Проще: можно просто промерить рулеткой вдоль балки от начала до носа — и сверить с расчетом.

Сделайте 3–5 фото замеров.

Общий вид борта, общий вид носа, место крепления, и 1–2 фото “точка + рулетка”.

Шпаргалка обозначений (строго как на схеме)

Что означает

L — длина прямой части корпуса лодки.

X1…Xn — расстояния от балки до корпуса, измеренные с шагом 200 мм.

XH — расстояние от балки до носовой точки.

LH — последний шаг вдоль балки до носа.

D — общая длина вдоль балки (общая длина изделия по схеме).

Как делать “правильно”

✅ рулетка под 90° к балке

✅ шаг по носу 200 мм (или 100 мм при сложном изгибе)

✅ все в мм

✅ фиксируйте точки скотчем/маркером

Не делайте так:

❌ “по диагонали” вместо перпендикуляра
❌ менять шаг как получится
❌ забыть XH и LH (нос)
❌ часть размеров в см, часть в мм

Таблица замеров (скопируйте и заполните)

Формат удобный: “вдоль балки” + “X до корпуса”. Точки на носу — через 200 мм, как на схеме.

№	Вдоль балки (мм)	Расстояние до корпуса X (мм)	Комментарий
0	Конец L (точка старта носа)	___	X1 — первая точка носа
1	+200	___	X2
2	+400	___	X3
3	+600	___	X4
…	…	…
Итоговые размеры: L = ___ мм • XH = ___ мм • LH = ___ мм • D = ___ мм
