Что такое трюмная помпа

Трюмная помпа — это насос, который откачивает воду из самой нижней части лодки или катера. Вода может попадать внутрь по разным причинам: дождь, брызги, волна через транец, конденсат, течь через фитинг, негерметичный люк, сливной шланг, повреждение корпуса или ошибка при эксплуатации.

На небольших лодках помпа часто воспринимается как дополнительная опция. На катерах с закрытыми полостями, стационарной электрикой, моторным отсеком или подпалубным пространством это уже элемент безопасности, который должен быть исправен и доступен для проверки.

Почему вода в лодке опасна

Небольшое количество воды в кокпите кажется безобидным. Но если вода собирается в закрытой полости или трюме, владелец может долго не замечать проблему. Чем больше воды внутри корпуса, тем тяжелее становится лодка, хуже выходит на глиссирование, меняется развесовка и падает запас плавучести.

Как работает трюмная помпа

Электрическая трюмная помпа устанавливается в нижней точке трюма или водосборного отсека. Когда вода поднимается до определенного уровня, насос забирает ее через основание или сетку-фильтр и выталкивает через шланг за борт.

В простом варианте помпа включается вручную кнопкой на панели. В более безопасной схеме используется автоматический поплавковый выключатель или электронный датчик уровня воды. Он включает насос, когда вода поднялась, и выключает, когда уровень снизился.

Ручная и автоматическая трюмная помпа

Ручной режим хорош тем, что судоводитель сам включает насос, когда видит воду. Но проблема в том, что воду можно не заметить сразу. Автоматический режим полезен на стоянке, во время дождя, ночью, при хранении лодки на воде и в любых ситуациях, когда владелец не смотрит постоянно в трюм.

Какие бывают трюмные помпы

Помпы отличаются по конструкции, производительности, напряжению, способу установки и управлению. Для небольших лодок часто используют компактные погружные помпы, для катеров — более производительные модели, иногда с резервной помпой и аварийной сигнализацией высокого уровня воды.

Производительность: сколько литров в час нужно

Производительность трюмных помп часто указывают в GPH — gallons per hour, галлоны в час, или в литрах в час. Важно понимать: паспортная производительность измеряется в идеальных условиях. В реальной лодке шланг идет вверх, есть изгибы, обратный клапан, сопротивление фитингов и падение напряжения. Поэтому фактическая откачка почти всегда ниже заявленной.

Почему одной помпы иногда мало

На катерах часто ставят две помпы: основную и резервную. Основная стоит в нижней точке и включается при небольшом уровне воды. Резервная может стоять выше и включаться, когда уровень воды уже опасно поднялся. Такой подход снижает риск, что один отказ оставит лодку без откачки.

Поплавковый выключатель: зачем он нужен

Поплавковый выключатель включает помпу, когда вода поднимается. В механическом варианте поплавок всплывает и замыкает контакт. В электронном варианте уровень воды определяется сенсором без движущегося рычага.

Механический поплавок прост и понятен, но может заклинить из-за грязи, мусора, лески, листьев или масла. Электронный датчик не имеет открытого рычага, но тоже требует чистого монтажа, правильного питания и периодической проверки.

Где устанавливать трюмную помпу

Помпа должна стоять в самой низкой точке, куда естественно собирается вода. Но место должно быть доступным для очистки, проверки и замены. Если поставить помпу в закрытую полость без доступа, обслуживание станет проблемой.

Правильное место установки:

• самая низкая точка трюма или водосборного отсека;
• место, куда вода стекает при обычной посадке лодки;
• доступ для чистки сетки и проверки помпы;
• защита от ударов вещей, якоря, инструмента и снастей;
• возможность проложить шланг без резких перегибов;
• удаленность от постоянной грязи, масла и мусора;
• нормальный доступ к проводке и предохранителю.

Как вывести воду за борт

Помпа должна не просто качать воду, а выводить ее наружу через правильный шланг и бортовой фитинг. Если шланг слишком длинный, с перегибами или поднимается слишком высоко, производительность падает. Если вывод расположен неправильно, вода может возвращаться обратно.

Электрика трюмной помпы

Трюмная помпа работает во влажной среде, поэтому проводка должна быть надежной. Слабые скрутки, незащищенные соединения, отсутствие предохранителя и тонкий провод — частые причины отказа. Вода, соль и вибрация быстро показывают все ошибки монтажа.

Что важно в электрике:

• использовать провод подходящего сечения;
• ставить предохранитель рядом с источником питания;
• защищать соединения термоусадкой и герметичными разъемами;
• не делать скрутки в мокром трюме;
• поднимать соединения выше уровня возможной воды;
• использовать отдельный выключатель или панель Auto / Off / Manual;
• проверять падение напряжения при работе помпы;
• не подключать помпу к случайной старой проводке неизвестного состояния.

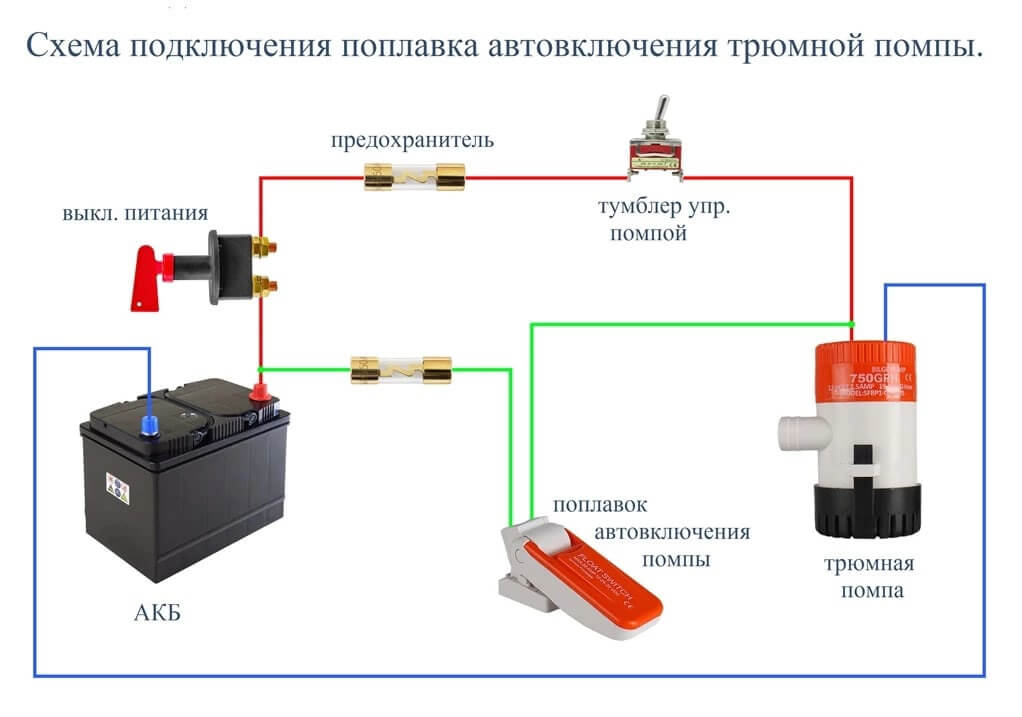

Схема Auto / Off / Manual

Удобная схема управления трюмной помпой — трехпозиционный переключатель: автоматический режим, выключено и ручное включение. В автоматическом режиме насос включается от поплавка или датчика уровня. В ручном режиме судоводитель может включить помпу принудительно.

Обратный клапан: нужен или нет

Обратный клапан ставят, чтобы вода из шланга не возвращалась обратно в трюм после остановки помпы. Но у такого решения есть минусы: клапан создает сопротивление, снижает фактическую производительность и может забиться грязью.

Поэтому обратный клапан не всегда является лучшим решением. Часто правильнее проложить шланг так, чтобы в нем оставалось меньше воды, а вывод за борт был расположен безопасно.

Трюмная помпа на ПВХ-лодке

На классической открытой ПВХ-лодке полноценный трюм обычно отсутствует, но вода все равно может скапливаться на пайолах, в кокпите или возле транца. Для таких задач иногда используют переносные помпы, ручные насосы, сливные клапаны или компактные электрические решения.

Трюмная помпа на катере

На катере трюмная помпа — это уже не просто удобство. Вода может попасть в моторный отсек, подпалубное пространство, рундуки, кормовую нишу или технический отсек. Если катер хранится на воде, автоматическая помпа особенно важна.

Для катера желательно:

• основная автоматическая трюмная помпа;
• резервная помпа или ручной аварийный насос;
• сигнализация высокого уровня воды;
• вывод за борт выше ватерлинии;
• доступ к помпе для чистки;
• отдельный предохранитель и качественная проводка;
• регулярная проверка перед выходом;
• контроль аккумулятора, если лодка стоит на воде.

Как проверить трюмную помпу

Проверка должна быть регулярной. Помпа может внешне выглядеть исправной, но не включаться из-за поплавка, контакта, предохранителя, грязной сетки, заклинившего крыльчатого колеса или плохого питания.

1. Проверьте ручное включение с панели.
2. Поднимите поплавок или активируйте датчик уровня.
3. Убедитесь, что вода реально выбрасывается за борт.
4. Осмотрите сетку и вход помпы на мусор.
5. Проверьте шланг на перегибы и трещины.
6. Проверьте вывод за борт.
7. Осмотрите проводку, предохранитель и соединения.
8. Послушайте звук работы: помпа не должна хрипеть или заклинивать.
9. После проверки убедитесь, что режим Auto снова включен.

Обслуживание трюмной помпы

Трюм — одно из самых грязных мест в лодке. Туда попадают песок, листья, куски лески, масло, трава, упаковка, стяжки, обрывки ткани и другой мусор. Все это может забить вход помпы или заклинить поплавок.

• регулярно очищайте трюм от мусора;
• промывайте сетку помпы;
• проверяйте свободный ход поплавка;
• убирайте масло и грязь из водосборного отсека;
• осматривайте шланг и хомуты;
• проверяйте герметичность вывода за борт;
• защищайте проводку от воды и окисления;
• после соленой воды промывайте доступные элементы пресной водой;
• меняйте помпу при нестабильной работе, перегреве или заклинивании.

Типичные неисправности

Ошибки при выборе и установке

1. Ставят слишком слабую помпу. В реальных условиях производительность ниже паспортной.
2. Не ставят автоматический датчик. Помпа помогает только тогда, когда владелец сам ее включил.
3. Делают длинный шланг с перегибами. Насос теряет производительность.
4. Выводят воду слишком низко. При крене или волне вода может возвращаться назад.
5. Не ставят предохранитель. Это риск для проводки и аккумулятора.
6. Оставляют скрутки в трюме. Они быстро окисляются и отказывают.
7. Ставят поплавок в грязное место. Он заклинивает от мусора.
8. Не проверяют после установки. Система может быть собрана, но не работать.
9. Забывают включить Auto. После ремонта или мойки система остается выключенной.
10. Считают помпу заменой ремонту течи. Помпа откачивает воду, но не устраняет проблему.

Как выбрать трюмную помпу

Выбор зависит от размера лодки, наличия закрытого трюма, условий хранения, выхода в дождь, типа корпуса и того, стоит ли лодка на воде без присмотра. Для маленькой открытой лодки может хватить переносного решения. Для катера лучше ставить стационарную автоматическую систему.

Перед покупкой проверьте:

• есть ли в лодке закрытый трюм или водосборный отсек;
• сколько воды может попадать внутрь при дожде и волне;
• будет ли лодка стоять на воде без присмотра;
• какое напряжение бортовой сети — 12 или 24 В;
• нужна ли автоматическая работа;
• какая производительность нужна с запасом;
• куда можно вывести шланг;
• есть ли доступ для обслуживания;
• нужна ли резервная помпа;
• есть ли место для панели управления и предохранителя.

Что должно быть вместе с трюмной помпой

Сама помпа — только часть системы. Для надежной установки нужны шланги, фитинги, хомуты, проводка, выключатель, предохранитель, герметик и доступ для обслуживания.

• шланг подходящего диаметра;
• бортовой вывод воды;
• нержавеющие хомуты;
• поплавковый выключатель или электронный датчик;
• панель Auto / Off / Manual;
• предохранитель нужного номинала;
• морской провод подходящего сечения;
• герметичные соединители и термоусадка;
• морской герметик для вывода за борт;
• ручной черпак или резервный насос;
• сигнализация высокого уровня воды для катера.

Чек-лист перед выходом на воду

1. Проверьте, нет ли воды в трюме до старта.
2. Включите помпу вручную и убедитесь, что она работает.
3. Проверьте автоматический поплавок или датчик.
4. Убедитесь, что вода выходит за борт.
5. Осмотрите шланг и хомуты.
6. Проверьте предохранитель и питание.
7. Убедитесь, что режим Auto включен, если лодка остается на воде.
8. Проверьте трюм после дождя, мойки или сильной волны.
9. Держите на борту ручной черпак или резервный способ удаления воды.
10. Если помпа часто включается — ищите источник поступления воды.

Вывод

Трюмная помпа — один из самых важных элементов безопасности лодки или катера. Она не бросается в глаза, не влияет на дизайн и не добавляет скорости, но в нужный момент помогает удалить воду из корпуса и выиграть время для безопасного возвращения к берегу.

Для небольших открытых лодок достаточно простого способа удалить воду вручную. Для катеров, РИБов и лодок с закрытым трюмом лучше использовать стационарную помпу с автоматическим режимом, правильной проводкой, предохранителем, надежным шлангом и регулярной проверкой. Помпа должна быть не просто установлена, а реально готова работать тогда, когда она понадобится.
