Что такое сонар эхолота

Сонар — это система, которая использует звуковые импульсы для поиска объектов под водой. Датчик эхолота излучает звуковой сигнал, этот сигнал проходит через воду, отражается от дна, рыбы, камней, травы или других объектов и возвращается обратно к датчику. Эхолот измеряет время возврата сигнала и по нему рассчитывает глубину и положение цели.

В рыболовных эхолотах сонар используют не только для измерения глубины. Современные приборы показывают рельеф, плотность дна, структуру, рыбу, термоклин, затопленные деревья, свалы и объекты по сторонам лодки. У разных производителей технологии называются по-разному: CHIRP, DownScan, SideScan, ClearVü, SideVü, MEGA Imaging, LiveScope, ActiveTarget и другие.

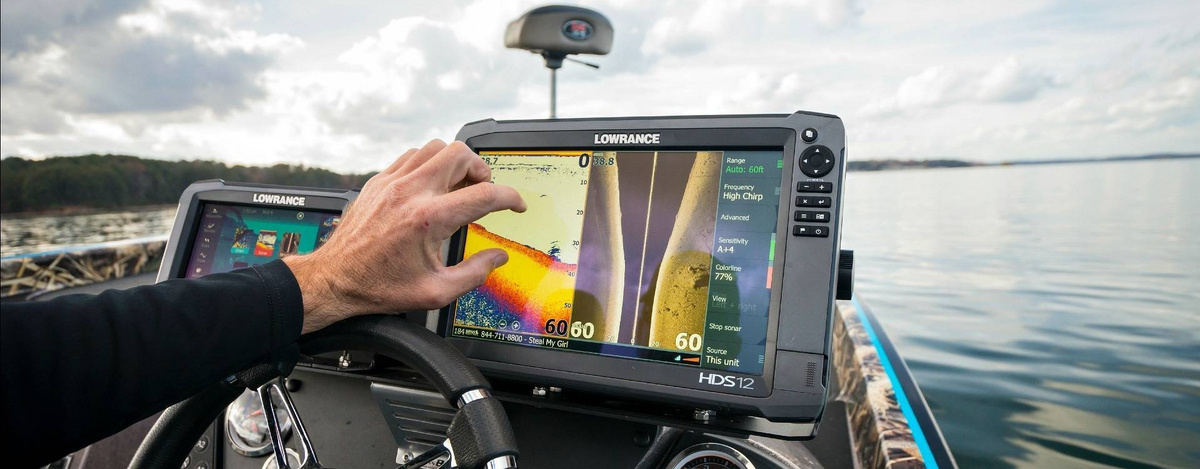

Из чего состоит система эхолота

Эхолот — это не только экран на панели. Вся система состоит из дисплея, датчика, кабеля, питания, крепления и программной обработки сигнала. Если один элемент выбран или установлен неправильно, качество картинки резко ухудшается.

Принцип работы: что происходит под водой

Работа сонара похожа на эхо. Прибор отправляет звуковой импульс вниз или в сторону. Когда импульс встречает препятствие, часть энергии отражается обратно. Чем тверже и плотнее объект, тем сильнее может быть отражение. Мягкий ил дает один сигнал, камень — другой, рыба — третий.

1. Датчик излучает звуковой импульс в воду.
2. Сигнал расходится лучом в определенном направлении.
3. Импульс отражается от дна, рыбы или подводного объекта.
4. Датчик принимает возвратный сигнал.
5. Эхолот измеряет время возврата и силу отражения.
6. Процессор прибора строит изображение на экране.
7. Новые импульсы обновляют картинку по мере движения лодки.

Почему эхолот показывает рыбу дугами

На классическом 2D-сонаре рыба часто отображается в виде дуги. Это связано не с формой рыбы, а с тем, как она проходит через звуковой луч. Когда рыба входит в край луча, расстояние до нее больше. Когда она оказывается ближе к центру луча, расстояние меньше. Когда выходит из луча, расстояние снова увеличивается. На движущейся ленте экрана это превращается в дугу.

Если лодка стоит на месте, рыба неподвижна или настройки чувствительности другие, дуга может быть неполной, короткой, толстой или выглядеть просто как линия/пятно. Поэтому опытный рыбак смотрит не только на «красивые дуги», но и на глубину, плотность сигнала, рельеф и поведение приманки.

Основные технологии сонара

У современных эхолотов есть несколько типов изображения. Они не заменяют друг друга, а помогают смотреть на воду разными способами. Обычный 2D-сонар хорошо показывает глубину и рыбу под лодкой, DownScan дает детальную картинку под лодкой, SideScan смотрит в стороны, а Live Sonar показывает движение в реальном времени.

Классический 2D-сонар

2D-сонар — это базовый режим эхолота. Он показывает историю отражений под лодкой: дно, глубину, рыбу, приманку, водоросли, термоклин и плотность структуры. Это самый привычный режим для многих рыбаков.

На экране 2D-сонара справа обычно отображается самая свежая информация, а слева — то, что лодка уже прошла. Если лодка движется, экран показывает «ленту» рельефа. Если лодка стоит, картинка продолжает обновляться, но объекты будут тянуться линиями, потому что прибор снова и снова видит одно и то же.

CHIRP: чем отличается от обычного сонара

Обычный сонар работает на одной или нескольких фиксированных частотах. CHIRP отправляет не один короткий сигнал на одной частоте, а диапазон частот. Благодаря этому прибор получает больше информации от цели и может лучше разделять объекты.

На практике CHIRP помогает лучше отделять рыбу от дна, видеть цели рядом друг с другом, уменьшать шум и получать более читаемую картинку. Особенно это полезно на глубине, при сложном рельефе и там, где рыба стоит плотно к дну.

DownScan, Down Imaging, ClearVü: детальная картинка под лодкой

Сканирующий сонар вниз использует тонкий широкий луч и более высокие частоты, чтобы получить детальную картинку структуры под лодкой. У разных брендов названия отличаются: Lowrance использует DownScan Imaging, Garmin — ClearVü, Humminbird — Down Imaging.

Такой режим хорошо показывает форму коряг, камней, свай, травы, затопленных объектов и границ рельефа. Рыба на нем может выглядеть не как классическая дуга, а как точка, короткая отметка или маленький светлый объект.

SideScan, Side Imaging, SideVü: обзор по сторонам лодки

Боковое сканирование смотрит не только вниз, а влево и вправо от лодки. Это один из самых полезных режимов для поиска рыбы и структуры на больших площадях. Вместо того чтобы проходить точно над каждой корягой, можно увидеть объекты сбоку от лодки.

SideScan особенно полезен на водохранилищах, реках, озерах и незнакомых местах. Он помогает быстро искать бровки, коряжник, камни, русла, стаи рыбы, затопленные дороги, мосты и отдельные объекты.

Live Sonar: эхолот в реальном времени

Live Sonar — это технология, которая показывает движение рыбы, приманки и объектов почти в реальном времени. У Garmin это LiveScope, у Lowrance — ActiveTarget, у Humminbird — MEGA Live. Такие системы позволяют видеть, как рыба подходит к приманке, разворачивается, атакует или игнорирует ее.

Это уже не просто «поиск глубины», а инструмент точной рыбалки. Рыбак может направить датчик вперед, вниз или в сторону и наблюдать за происходящим перед лодкой. Garmin описывает LiveScope как сонар, позволяющий видеть под водой в реальном времени, а Humminbird указывает, что MEGA 360 может сканировать пространство вокруг лодки на расстояние до 125 футов. :contentReference[oaicite:0]{index=0}

Частоты эхолота: 50, 83, 200, 455, 800 кГц и мегагерц

Частота влияет на глубину, детализацию и ширину луча. Низкие частоты лучше проходят глубже, но дают меньше детализации. Высокие частоты дают более четкую картинку, но хуже работают на большой глубине.

Например, Lowrance указывает для сканирующего сонара частоты 455 и 800 кГц: 800 кГц дает более резкую детализацию на меньших глубинах, а 455 кГц — лучшее общее качество изображения и глубину проникновения.

Что такое луч датчика

Луч датчика — это зона, в которую эхолот отправляет сигнал. У классического 2D-сонара луч часто представляют как конус. У сканирующих технологий луч может быть тонким и широким, похожим на веер. Чем шире луч, тем больше площадь обзора, но ниже точность по отдельным объектам. Чем уже луч, тем точнее цель, но меньше зона покрытия.

Датчик эхолота: почему он важнее, чем кажется

Датчик — это «глаза и уши» эхолота. Один и тот же дисплей может показывать разную картинку с разными датчиками. Дешевый или неправильно установленный датчик ограничит возможности даже дорогого прибора.

Датчики бывают:

• транцевые — устанавливаются на транец лодки или катера;
• вклеиваемые внутрь корпуса — работают через корпус, но не всегда подходят для сканирования;
• сквозные — устанавливаются через отверстие в корпусе;
• носовые — часто используются для Live Sonar на электромоторе;
• портативные — для ПВХ-лодок, аренды, зимней рыбалки и временной установки.

Как правильно установить датчик

Даже хороший датчик может плохо работать, если стоит в пузырьках, слишком высоко, слишком низко, под неправильным углом или в зоне завихрений от реданов, транца, заклепок, сливов и винта.

1. Выберите место с чистым потоком воды.
2. Не ставьте датчик прямо за реданом, выступом, сливом или повреждением днища.
3. Следите, чтобы датчик был параллелен поверхности воды на рабочем ходу.
4. Не поднимайте датчик слишком высоко — он потеряет контакт с водой.
5. Не опускайте слишком низко — появятся брызги и сопротивление.
6. Кабель прокладывайте отдельно от силовых проводов, если возможно.
7. Разъемы защищайте от воды и окисления.
8. После установки проверьте картинку на разных скоростях.

Как читать дно на эхолоте

Дно на эхолоте показывает не только глубину, но и характер поверхности. Твердый грунт обычно дает сильное отражение и четкую линию. Мягкий ил дает более слабый и размытый сигнал. Трава, коряги и камни создают неровности, тени и неоднородную структуру.

Почему эхолот иногда «врет»

Эхолот не всегда ошибается из-за поломки. Часто проблема в установке датчика, настройках чувствительности, пузырьках воздуха, плохом питании, помехах или слишком высокой скорости.

Частые причины неправильной картинки:

• датчик стоит в зоне пузырьков и завихрений;
• слишком высокая скорость для выбранного режима;
• кабель датчика поврежден или пережат;
• плохой контакт питания;
• рядом идут силовые провода, создающие помехи;
• слишком высокая чувствительность;
• неправильно выбрана частота;
• датчик наклонен не под тем углом;
• грязь, трава или ракушка на датчике;
• на экране включены фильтры, которые скрывают часть информации.

Что выбрать новичку

Новичку не всегда нужен самый дорогой эхолот. Важно понять задачи: просто видеть глубину и рыбу под лодкой, искать структуру по сторонам, строить карты глубин, ловить вертикально или наблюдать рыбу в реальном времени.

Как настроить эхолот для нормальной картинки

Многие проблемы с эхолотом решаются настройками. Заводской автоматический режим удобен, но не всегда показывает максимум информации. Для лучшей картинки нужно корректировать чувствительность, частоту, скорость прокрутки, диапазон глубины и фильтры шума.

1. Сначала проверьте правильность установки датчика.
2. Выберите подходящую частоту под глубину и задачу.
3. Настройте чувствительность так, чтобы видеть полезные цели, но не один шум.
4. Поставьте скорость прокрутки примерно под скорость лодки.
5. Не завышайте фильтры шума — они могут скрывать рыбу.
6. Для SideScan не ставьте слишком большой диапазон без необходимости.
7. Для мелководья используйте более высокие частоты и меньший диапазон.
8. Для глубины выбирайте частоты с лучшим проникновением.
9. Сравнивайте 2D, DownScan и SideScan вместе.
10. Сохраняйте удачные настройки под конкретный водоем.

Частые ошибки при выборе эхолота

Что важно для ПВХ-лодки

На ПВХ-лодке эхолот часто ставят временно: датчик на струбцине, экран на держателе, питание от отдельного аккумулятора. Это удобно, но нужно следить за жесткостью крепления и положением датчика. Если датчик болтается, картинка будет нестабильной.

Что важно для катера

На катере датчик обычно ставят стационарно на транец или через корпус. Здесь важно заранее продумать место, чтобы датчик не мешал мотору, транцевым плитам, интерцепторам, лестнице и сливным пробкам.

• проверьте полный поворот и подъем подвесного мотора;
• учтите транцевые плиты или интерцепторы;
• не ставьте датчик за реданом или выступом;
• не прокладывайте кабель рядом с силовой проводкой без необходимости;
• сделайте отдельное питание для электроники;
• используйте влагозащищенные соединения;
• после установки проверьте работу на разных скоростях.

Какие аксессуары нужны для установки эхолота

• крепление экрана или площадка на консоль;
• крепление датчика на транец или струбцину;
• отдельный аккумулятор или линия питания;
• предохранитель подходящего номинала;
• влагозащищенные разъемы;
• термоусадка и кабельные стяжки;
• гофра или защита кабеля;
• морской герметик для отверстий;
• держатель датчика для ПВХ-лодки;
• сумка или гермобокс для переносного комплекта.

Вывод

Сонар эхолота работает по принципу отражения звукового сигнала. Датчик отправляет импульс в воду, принимает отражение и передает данные на прибор, который превращает сигнал в картинку. Чем лучше датчик, установка, питание и настройки, тем полезнее будет эхолот на рыбалке.

Для базовой рыбалки достаточно 2D CHIRP и хорошего датчика. Для поиска структуры полезны DownScan и SideScan. Для точной ловли по рыбе в реальном времени используют Live Sonar. Главное — выбирать эхолот не по модным словам, а под свою лодку, водоем, глубины, стиль рыбалки и качество установки.
