Что такое транцевые плиты

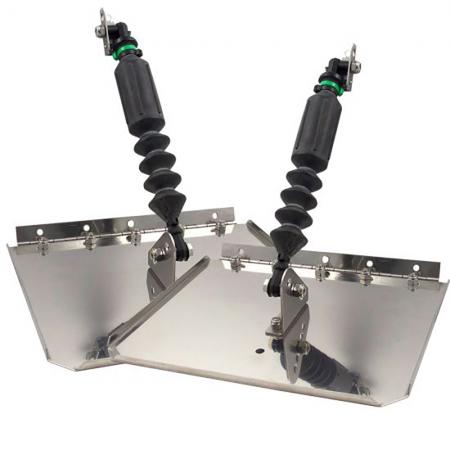

Транцевые плиты — это управляемые или фиксированные пластины, установленные на транце катера в нижней кормовой части корпуса. В английской терминологии их часто называют trim tabs. Они работают как небольшие гидродинамические поверхности: изменяя угол относительно потока воды, плиты создают подъемную силу на корме и помогают менять положение корпуса на ходу.

Если говорить совсем просто, транцевые плиты помогают «настроить» поведение катера на воде. Когда корма слишком сильно проседает, нос задирается, лодка долго не выходит на глиссирование или идет с креном на один борт, плиты могут заметно улучшить ситуацию.

Зачем нужны транцевые плиты

На катере постоянно меняются условия: загрузка, количество пассажиров, уровень топлива, направление ветра, волна, течение, положение мотора и скорость. Один и тот же корпус может идти ровно при пустой лодке и сильно задирать нос при полной загрузке.

Транцевые плиты позволяют компенсировать эти изменения. Они помогают опустить нос, выровнять крен, быстрее выйти на рабочий режим и сделать движение более контролируемым.

Как работают транцевые плиты

Когда плита опущена вниз относительно днища, набегающий поток воды давит на нее. В ответ на это в кормовой части создается подъемная сила. Корма немного поднимается, нос опускается, а корпус меняет угол атаки относительно воды.

Если опустить обе плиты одновременно, катер сильнее прижимает нос. Это помогает быстрее выйти на глиссирование или идти мягче по встречной волне. Если опустить только одну плиту или одну сильнее другой, можно компенсировать крен на борт.

Транцевые плиты и трим мотора: в чем разница

Многие владельцы путают транцевые плиты с тримом подвесного мотора. Оба инструмента влияют на положение корпуса, но делают это по-разному. Трим меняет угол установки двигателя и направление тяги винта. Транцевые плиты меняют поток воды под кормой и создают дополнительную подъемную силу.

Какие бывают транцевые плиты

Транцевые плиты отличаются по принципу управления, материалу, размеру, форме и типу привода. Для небольших катеров чаще встречаются механические, гидравлические и электрические системы.

Сравнение типов транцевых плит

Кому транцевые плиты действительно нужны

Не каждому катеру транцевые плиты обязательны. Если корпус легкий, правильно подобран мотор и винт, загрузка небольшая, а лодка быстро выходит на глиссирование без крена, установка может не дать заметного эффекта.

Но есть ситуации, где плиты становятся очень полезной доработкой. Особенно если катер часто меняет загрузку, ходит по волне, долго выходит на глиссирование или имеет заметный крен при движении.

Какие проблемы помогают решить транцевые плиты

Как подобрать размер транцевых плит

Размер плит подбирают по ширине транца, длине корпуса, массе катера, мощности мотора, форме днища и доступному месту для установки. Слишком маленькие плиты могут почти не дать эффекта, а слишком большие могут сделать управление резким и создать лишнее сопротивление.

Важно смотреть не только на длину катера, но и на фактическую компоновку кормы: где стоит мотор, есть ли транец свободной ширины, мешают ли датчики эхолота, трапы, платформы, рулевые тяги, сливные пробки и другие элементы.

Что влияет на размер плит:

• длина и ширина катера;
• масса корпуса и обычная загрузка;
• тип днища и килеватость;
• мощность и вес подвесного мотора;
• наличие одного или двух моторов;
• ширина свободного участка транца;
• наличие площадок, лестниц, датчиков и сливов;
• скорость эксплуатации и условия воды.

Материалы транцевых плит

Чаще всего транцевые плиты делают из нержавеющей стали, алюминия или композитных материалов. Материал влияет на прочность, вес, устойчивость к коррозии и внешний вид.

Где устанавливают транцевые плиты

Плиты устанавливают на нижнюю часть транца, ближе к углам корпуса, симметрично относительно килевой линии. Они должны работать в чистом потоке воды и не мешать мотору, датчикам эхолота, сливным отверстиям и другой фурнитуре.

Неправильное расположение может сильно снизить эффективность. Если плита стоит слишком близко к мотору, попадает в возмущенный поток или мешает повороту двигателя, результат будет хуже ожидаемого.

Электрические или гидравлические: что выбрать

Для большинства прогулочных и рыболовных катеров электрические плиты удобны и достаточно просты. Они не требуют гидравлического насоса и магистралей, но нуждаются в качественной электропроводке. Гидравлические системы обычно выбирают для более тяжелых катеров и активной эксплуатации.

Как правильно пользоваться транцевыми плитами

Главная ошибка новичков — резко нажимать кнопки и ждать мгновенного результата. Корпус реагирует не всегда моментально: нужно дать катеру несколько секунд, чтобы положение изменилось и стало понятно, достаточно ли регулировки.

Базовый алгоритм:

1. Начинайте движение с плитами в нейтральном или слегка опущенном положении.
2. При разгоне можно немного опустить обе плиты, чтобы помочь выходу на глиссирование.
3. После выхода на рабочий режим постепенно поднимайте плиты, пока ход не станет свободным.
4. Если катер кренится, корректируйте одну плиту небольшими нажатиями.
5. На встречной волне можно немного прижать нос для более мягкого хода.
6. На попутной волне не стоит чрезмерно зарывать нос.
7. На высокой скорости не делайте резких больших корректировок.

Настройка плит под разные условия

Транцевые плиты и экономия топлива

Транцевые плиты могут помочь снизить расход топлива, если до установки катер шел с неправильным дифферентом, долго выходил на глиссирование или постоянно тащил за собой лишнее сопротивление. Правильно настроенный корпус идет легче, мотору проще держать обороты, а скорость может стать стабильнее.

Но плиты не являются волшебным способом «сэкономить 30% топлива». Если их опустить слишком сильно, они сами создадут лишнее сопротивление. Экономия появляется только при грамотной настройке.

Какие ошибки допускают при выборе

1. Покупают слишком маленькие плиты. Они почти не влияют на тяжелый корпус.
2. Берут слишком большие плиты. Управление становится резким, возрастает сопротивление.
3. Не смотрят место на транце. Потом плиты мешают датчику, лестнице или мотору.
4. Не учитывают соленую воду. Нужны материалы и крепеж с хорошей коррозионной стойкостью.
5. Экономят на проводке. Влага и плохие контакты быстро выводят систему из строя.
6. Не герметизируют отверстия. Вода попадает в транец и разрушает его изнутри.
7. Ждут, что плиты исправят любой корпус. Если мотор подобран неправильно или корпус поврежден, плиты не решат все проблемы.

Ошибки при эксплуатации

Даже правильно установленные плиты могут мешать, если ими пользоваться неправильно. Особенно это заметно на скорости, в поворотах и на волне.

Транцевые плиты на катере с подвесным мотором

На катере с подвесным мотором нужно особенно внимательно смотреть расстояние между плитами и мотором. При повороте двигателя, подъеме трима и работе рулевого управления ничего не должно цепляться и мешать.

Также важно учитывать датчики эхолота и лага. Если датчик стоит рядом с плитой, поток воды может стать нестабильным, а показания глубины или скорости начнут пропадать на ходу.

Перед установкой проверьте:

• полный поворот подвесного мотора влево и вправо;
• подъем мотора тримом и откидку;
• место установки датчика эхолота;
• расположение сливных пробок;
• толщину и состояние транца;
• возможность провести кабели или гидролинии;
• доступ к внутренней части транца для крепежа.

Можно ли поставить транцевые плиты самостоятельно

Теоретически опытный владелец может установить транцевые плиты самостоятельно, если умеет работать с корпусом, электрикой, герметиками и понимает, как устроен транец. Но ошибка в разметке или герметизации может дорого обойтись.

Если катер дорогой, транец сложной формы, есть сомнения по месту установки или нужно монтировать гидравлическую систему, лучше обратиться к специалистам.

Обслуживание транцевых плит

Транцевые плиты работают в воде, под нагрузкой, рядом с мотором и брызгами. Поэтому их нужно периодически осматривать, промывать и проверять крепеж.

• промывайте плиты пресной водой после соленой воды;
• проверяйте крепеж и петли;
• осматривайте герметик вокруг креплений;
• следите за коррозией и гальваническими парами;
• проверяйте электроприводы или гидроцилиндры;
• осматривайте проводку, разъемы и предохранители;
• проверяйте одинаковость хода левой и правой плиты;
• не оставляйте морскую грязь, водоросли и ракушку на механизмах;
• перед сезоном проверьте работу системы на берегу и на воде.

Когда транцевые плиты не помогут

Транцевые плиты полезны, но не исправляют все проблемы. Если корпус поврежден, мотор неправильно установлен, винт не подходит, транец перегружен или центр тяжести сильно смещен, плиты могут только частично замаскировать проблему.

Сначала проверьте:

• соответствие мотора паспорту катера;
• правильную высоту установки подвесного мотора;
• шаг и состояние гребного винта;
• фактические обороты двигателя на полном газу;
• развесовку пассажиров, бака и аккумуляторов;
• состояние днища, реданов и транца;
• нет ли воды внутри корпуса или лишнего веса в корме.

Что выбрать вместе с транцевыми плитами

При установке транцевых плит часто нужны дополнительные материалы и аксессуары: крепеж, герметик, проводка, предохранители, панель управления, индикаторы положения и инструмент для аккуратного монтажа.

• морской герметик для отверстий и крепежа;
• нержавеющий крепеж подходящего размера;
• качественные провода морского исполнения;
• термоусадку и влагозащищенные соединители;
• предохранитель или автомат защиты;
• панель управления плитами;
• индикатор положения плит, если он не входит в комплект;
• защитные гофры для кабелей;
• антикоррозийные средства для крепежа;
• гермопакет или ящик для инструмента и запасных деталей.

Вывод

Транцевые плиты — полезная доработка для катера, если нужно улучшить выход на глиссирование, выровнять крен, уменьшить задирание носа и сделать ход по волне более комфортным. Они особенно помогают при тяжелой корме, переменной загрузке, боковом ветре и регулярных выходах на большую воду.

Но транцевые плиты нужно правильно подобрать, установить и настроить. Они не заменяют подходящий мотор, правильный винт, исправный корпус и грамотную развесовку. Лучший результат получается, когда плиты работают вместе с тримом мотора, нормальной загрузкой и внимательным управлением.
