Зачем нужен эхолот на катере

Эхолот — это прибор, который с помощью звукового сигнала показывает, что находится под катером или рядом с ним. Он помогает определить глубину, увидеть перепады рельефа, найти рыбу, оценить структуру дна и безопаснее двигаться по незнакомому водоему.

На небольшом катере эхолот часто используется для рыбалки. На более серьезном катере он становится частью общей навигационной системы вместе с картплоттером, GPS, NMEA 2000, датчиками двигателя и другим оборудованием.

Эхолот и картплоттер: в чем разница

Эхолот отвечает за отображение подводной информации: глубина, дно, рыба, структура. Картплоттер отвечает за навигацию: карта, GPS, маршрут, точки, треки. Современные приборы часто объединяют обе функции в одном устройстве.

Как работает эхолот

Датчик эхолота излучает звуковой импульс в воду. Сигнал отражается от дна, рыбы, камней, травы или других объектов и возвращается обратно. Прибор измеряет время возврата сигнала, его силу и форму, после чего строит изображение на экране.

1. Датчик отправляет звуковой импульс.
2. Сигнал проходит через воду.
3. Импульс отражается от объектов и дна.
4. Датчик принимает отраженный сигнал.
5. Прибор обрабатывает данные.
6. На экране появляется глубина, рельеф, структура и цели.

Основные технологии эхолотов

Современные эхолоты отличаются не только размером экрана. Главное — какие технологии сонара поддерживает прибор и какой датчик установлен. Для катера особенно полезны CHIRP, DownScan и SideScan, а для продвинутой рыбалки — Live Sonar.

Какой эхолот выбрать для катера

Выбор зависит от задач. Для прогулок и контроля глубины достаточно простого эхолота с хорошим датчиком. Для рыбалки лучше брать прибор с CHIRP, DownScan и SideScan. Для дальних переходов полезен картплоттер с картами и GPS. Для сложной рыбалки по конкретной рыбе можно рассмотреть Live Sonar.

Размер экрана: какой удобнее на катере

На катере экран обычно устанавливают на консоли, панели или кронштейне. Чем больше диагональ, тем удобнее делить экран на карту, сонар, SideScan и данные двигателя. Но большой экран требует места, хорошего питания и защиты от воды.

Датчик эхолота: важнее, чем кажется

Датчик, или трансдьюсер, — главный элемент эхолота. Именно он отправляет и принимает сигнал. Один и тот же экран с разными датчиками может показывать совершенно разную картинку. Поэтому выбирать нужно не только прибор, но и комплектный датчик.

Что учитывать при выборе датчика:

• какие технологии он поддерживает: 2D, CHIRP, DownScan, SideScan;
• на каких частотах работает;
• подходит ли для вашей модели эхолота;
• как он устанавливается: на транец, через корпус, в корпус, на электромотор;
• будет ли датчик работать на скорости;
• не перекрывается ли боковой обзор мотором или транцем;
• достаточно ли длины кабеля;
• можно ли защитить кабель от повреждений.

Частоты эхолота: 50, 83, 200, 455, 800 кГц

Частота влияет на глубину, детализацию и ширину обзора. Низкие частоты лучше проходят глубже, но дают меньше деталей. Высокие частоты показывают более четкую картинку, но работают на меньшей глубине и дальности.

SideScan на катере: почему это удобно

Боковое сканирование — одна из самых полезных технологий для катера. Оно позволяет смотреть не только под лодку, но и влево и вправо. Это особенно удобно на больших водоемах, когда нужно быстро найти коряги, камни, бровки, стаи рыбы или затопленные объекты.

Для хорошей работы SideScan датчик должен быть установлен так, чтобы боковые лучи не перекрывались мотором, транцем, плитами, интерцепторами или лестницей.

GPS, карты и точки

Для катера очень полезен эхолот с GPS и картами. Такой прибор позволяет сохранять перспективные места, бровки, коряги, ямы, маршруты и безопасные проходы. Рыбак может вернуться на точку, а судоводитель — видеть свое положение на карте.

Что дает GPS в эхолоте:

• сохранение рыболовных точек;
• запись трека движения;
• построение маршрута;
• возврат к месту ловли;
• контроль скорости;
• ориентирование на незнакомом водоеме;
• работа с картами глубин;
• передача данных в сеть NMEA 2000;
• совместимость с автопилотом в продвинутых системах.

Установка датчика на транец

На большинстве катеров датчик устанавливают на транец. Это удобно и доступно, но требует правильного места. Датчик должен находиться в чистом потоке воды, без пузырьков, завихрений и помех от корпуса.

Правила установки:

• не ставить датчик за реданом, выступом, сливом или повреждением днища;
• не размещать слишком близко к винту;
• следить, чтобы датчик был параллелен воде на рабочем ходу;
• не поднимать датчик слишком высоко;
• не опускать слишком низко, чтобы не создавать брызги и сопротивление;
• для SideScan проверить свободный обзор влево и вправо;
• кабель защитить от перетирания и ударов;
• отверстия в транце герметизировать морским герметиком.

Почему эхолот теряет глубину на скорости

Частая проблема: на малом ходу эхолот показывает нормально, а при разгоне глубина пропадает или картинка становится шумной. Обычно причина не в приборе, а в месте установки датчика. На скорости датчик попадает в пузырьки воздуха или выходит из воды.

Питание эхолота на катере

Эхолот должен получать стабильное питание. Плохие контакты, тонкий провод, окисление, слабый аккумулятор и подключение к случайной цепи могут вызвать помехи, перезагрузки и нестабильную работу.

Что важно по электрике:

• отдельная линия питания от аккумулятора или панели;
• предохранитель рядом с источником питания;
• провод подходящего сечения;
• влагозащищенные соединения;
• защита кабеля от перетирания;
• разводка вдали от силовых проводов, если возможно;
• надежная масса;
• контроль напряжения при запуске мотора;
• аккуратная укладка лишней длины кабеля.

Эхолот и сеть NMEA 2000

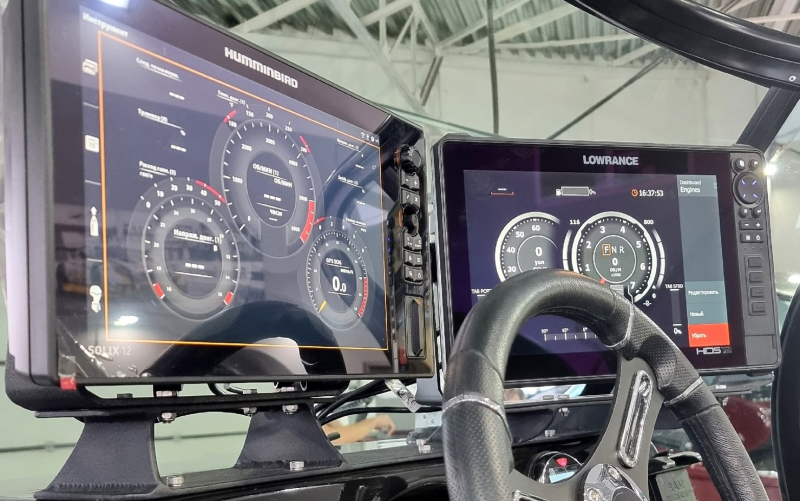

На современном катере эхолот-картплоттер может работать в сети NMEA 2000. Это позволяет выводить на экран данные двигателя, топлива, трима, GPS, автопилота, датчиков бака и другой электроники. Такой подход особенно удобен, если на катере уже установлены цифровые приборы.

Как настроить эхолот после установки

После монтажа не стоит сразу ждать идеальной картинки. Эхолот нужно настроить: выбрать частоту, чувствительность, скорость прокрутки, диапазон глубины, фильтры шума и палитру. Автоматический режим удобен, но ручная настройка часто дает больше полезной информации.

1. Проверьте, что датчик видит дно на малой скорости.
2. Выберите правильный тип датчика в меню прибора.
3. Настройте частоту под глубину и задачу.
4. Установите чувствительность без лишнего шума.
5. Настройте скорость прокрутки под скорость катера.
6. Для SideScan выберите разумную дальность обзора.
7. Проверьте картинку на разных скоростях.
8. Сохраните удачные настройки.
9. Создайте точки на найденных местах.
10. После нескольких рыбалок подкорректируйте настройки под водоем.

Частые ошибки при выборе эхолота

Что выбрать новичку

Новичку не обязательно начинать с самого дорогого прибора. Лучше выбрать понятный эхолот-картплоттер с GPS, CHIRP, DownScan и, если бюджет позволяет, SideScan. Такой комплект даст хороший набор возможностей и не будет слишком сложным.

Что понадобится для установки

• эхолот или эхолот-картплоттер;
• совместимый датчик;
• кронштейн или площадка для экрана;
• крепление датчика на транец;
• кабель питания;
• предохранитель и держатель предохранителя;
• влагозащищенные соединения;
• морской герметик для отверстий;
• гофра или защита кабеля;
• стяжки и клипсы для проводки;
• аккумулятор или подключение к бортовой сети;
• карта памяти, если прибор поддерживает карты и запись данных.

Чек-лист перед покупкой эхолота

1. Определите задачу: глубина, рыбалка, навигация, троллинг, Live Sonar.
2. Выберите размер экрана под место на панели.
3. Проверьте, нужен ли GPS и карты.
4. Решите, нужен ли SideScan.
5. Проверьте комплектный датчик и его технологии.
6. Убедитесь, что датчик можно установить на ваш транец.
7. Проверьте питание и место для проводки.
8. Уточните совместимость с NMEA 2000, если нужна сеть.
9. Проверьте, есть ли место для экрана и удобный обзор с поста управления.
10. Заложите бюджет на крепеж, герметик, проводку и установку.

Вывод

Эхолот для катера нужно выбирать не только по цене и размеру экрана. Важны задачи, технологии сонара, датчик, GPS, карты, установка на транец, питание и возможность подключения к бортовой сети. Для простой эксплуатации хватит CHIRP-эхолота с GPS. Для рыбалки лучше выбирать модель с DownScan и SideScan. Для продвинутой ловли можно рассмотреть Live Sonar и большой экран.

Главное — правильно установить датчик и обеспечить стабильное питание. Даже дорогой эхолот будет плохо работать, если датчик стоит в пузырьках, перекрыт мотором или подключен к слабой проводке. Хорошо подобранный и настроенный эхолот делает катер удобнее, рыбалку результативнее, а движение по незнакомой воде безопаснее.
