Что такое автопилот на катере

Автопилот — это система, которая автоматически управляет рулем или подвесным мотором, чтобы катер сохранял заданный курс, шел к точке или следовал маршруту. Судоводитель задает направление, а автопилот сравнивает фактическое движение катера с заданным и подруливает вместо человека.

В простом режиме автопилот держит курс по компасу. В более сложном — получает данные от картплоттера и идет по маршруту, учитывая GPS, скорость, курс, повороты и настройки системы. У Raymarine, Garmin и Simrad современные автопилоты используют датчики курса и движения, блок управления и привод, который физически двигает рулевую систему.

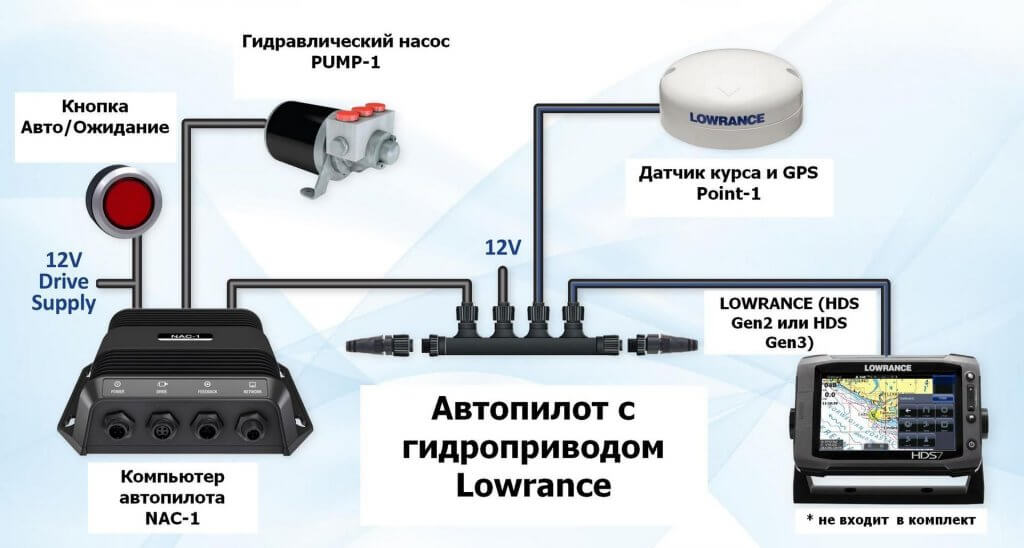

Из чего состоит автопилот

Морской автопилот состоит из нескольких узлов. Названия у производителей отличаются, но логика почти одинаковая: есть «мозг» системы, датчик курса, привод рулевого управления, пульт или дисплей, питание и связь с другими приборами.

Принцип работы автопилота

Автопилот постоянно сравнивает заданный курс с фактическим положением катера. Если катер уходит вправо или влево из-за ветра, волны, течения или винтового момента, система подает команду приводу. Привод поворачивает руль или мотор, катер возвращается на курс, а компьютер снова оценивает результат.

1. Судоводитель включает автопилот и задает курс или маршрут.
2. Датчик курса определяет направление и движение катера.
3. Курсовой компьютер сравнивает фактическое движение с заданным.
4. Если есть отклонение, компьютер рассчитывает коррекцию.
5. Привод двигает рулевую систему.
6. Катер возвращается к заданному направлению.
7. Система повторяет этот цикл постоянно, пока автопилот включен.

Какие данные нужны автопилоту

Минимально автопилоту нужен курс и управление рулевым приводом. Но чем больше корректных данных получает система, тем точнее и удобнее она работает. Данные могут поступать от внутреннего датчика, GPS, картплоттера, эхолота, NMEA 2000 и датчиков двигателя.

Режимы работы автопилота

Конкретные названия режимов зависят от производителя, но основные идеи похожи. Автопилот может держать простой курс, идти по маршруту с картплоттера, работать с троллинговыми шаблонами или помогать удерживать направление при малой скорости.

Виды автопилотов по типу рулевого управления

Самый важный критерий выбора — тип рулевого управления катера. Автопилот должен подходить именно к вашей системе: гидравлической, тросовой, механической, стационарной рулевой машине, колонке или подвесному мотору. Raymarine прямо указывает, что тип приводного устройства зависит от рулевой системы и водоизмещения/размера судна.

Гидравлический автопилот

Это один из самых распространенных вариантов для катеров с подвесными моторами и гидравлическим рулевым управлением. В систему добавляется гидравлический насос, который по команде курсового компьютера подает жидкость в рулевой цилиндр и поворачивает мотор или руль.

Что важно при выборе:

• объем рулевого цилиндра;
• тип гидравлической системы;
• один или несколько моторов;
• мощность и скорость работы насоса;
• совместимость с автопилотным компьютером;
• место установки насоса;
• качество шлангов и фитингов;
• правильная прокачка гидравлики после монтажа.

Автопилот для тросового управления

На небольших катерах и лодках часто встречается механическое тросовое управление. Для него нужен не гидравлический насос, а специальный механический привод. Такие решения могут быть удобны для малых катеров, но важно учитывать усилие на руле, состояние троса, люфты и совместимость с конкретной рулевой системой.

Автопилот для троллинга и кикер-мотора

Для троллинга автопилот особенно полезен: он держит направление, помогает идти вдоль бровки, по маршруту или заданной линии, пока судоводитель работает со снастями. На некоторых катерах используют отдельный малый мотор — кикер. Для него существуют специальные автопилотные решения.

Такой автопилот не всегда рассчитан на высокую скорость и жесткую волну. Его задача — точное управление на малом ходу. Garmin, например, имеет отдельные решения Reactor для kicker-моторов, а Simrad предлагает комплекты для небольших лодок и подвесных гидравлических систем.

Автопилот и NMEA 2000

Современные автопилоты часто подключаются к сети NMEA 2000. Через нее они получают данные GPS, маршрута, скорости, курса, картплоттера и других приборов. Например, Simrad NAC-2 VRF Core Pack включает компоненты и кабели для построения или подключения к NMEA 2000 backbone.

Без сети автопилот может держать курс по компасу, но для движения по маршруту обычно нужен обмен данными с картплоттером. Поэтому при планировании автопилота часто сразу планируют и сеть NMEA 2000.

Кому нужен автопилот на катере

Автопилот нужен не каждому владельцу лодки. Если катер используется только для коротких прогулок рядом с берегом, он может быть лишним. Но при дальних переходах, троллинге, одиночной рыбалке и работе с несколькими приборами автопилот становится очень удобным.

Когда автопилот может быть бесполезен или опасен

Автопилот не подходит для сложной обстановки, узких каналов, швартовки, движения среди купающихся, маневров у причала, мелководья с препятствиями и мест, где требуется постоянное ручное управление. Также он плохо поможет, если рулевая система неисправна или катер перегружен и плохо управляется.

Не стоит полагаться на автопилот:

• при швартовке;
• в узких проходах;
• на малой глубине;
• рядом с другими судами;
• в зоне купания;
• при плохой видимости;
• на сильной волне без опыта настройки;
• при неисправном рулевом управлении;
• если судоводитель не понимает режимы работы системы.

Как выбрать автопилот

Выбор начинается не с бренда, а с рулевой системы и параметров катера. Нужно понять, какая у вас рулевая система, какой мотор, какая гидравлика, какая масса и длина судна, есть ли NMEA 2000, какой картплоттер установлен и какие режимы нужны.

1. Определите тип рулевого управления: гидравлика, трос, колонка, руль, кикер.
2. Уточните параметры рулевого цилиндра или механического привода.
3. Проверьте длину, массу и тип катера.
4. Определите, нужен ли режим маршрута с картплоттера.
5. Проверьте наличие сети NMEA 2000.
6. Уточните совместимость с картплоттером и мотором.
7. Подберите привод или насос под рулевую систему.
8. Продумайте место установки датчика курса вдали от магнитных помех.
9. Проверьте питание и емкость аккумуляторов.
10. Заложите бюджет на монтаж, фитинги, кабели, NMEA 2000 и настройку.

Где устанавливать датчик курса

Датчик курса — один из самых важных элементов автопилота. Он должен быть установлен в месте, где меньше магнитных помех, вибраций, сильных токов и влияния металлических предметов. Нельзя ставить его рядом с динамиками, силовыми кабелями, аккумуляторами, магнитами, инструментом или крупными металлическими деталями.

Хорошее место для датчика:

• сухая защищенная зона;
• вдали от магнитов и динамиков;
• вдали от силовых кабелей и аккумуляторов;
• с жестким креплением без вибрации;
• с доступом для диагностики;
• по возможности ближе к центру движения катера;
• с соблюдением инструкции производителя по ориентации.

Монтаж гидравлического насоса

Гидравлический насос должен быть установлен так, чтобы к нему был доступ для обслуживания, прокачки и проверки соединений. Шланги должны быть правильного типа, без перегибов, с надежными фитингами и герметичными соединениями.

Калибровка и настройка

После установки автопилот нужно откалибровать. Обычно система проходит настройку датчика курса, проверку направления руления, реакцию привода, параметры судна и ходовые испытания. Без правильной калибровки автопилот может «рыскать», слишком резко рулить, запаздывать или плохо держать курс.

1. Проверьте рулевую систему вручную.
2. Убедитесь, что привод двигает руль в правильную сторону.
3. Настройте датчик курса по инструкции.
4. Проведите калибровку компаса в безопасной акватории.
5. Выполните автоматическую настройку, если она предусмотрена.
6. Проверьте режим Auto на малой скорости.
7. Проверьте реакцию на изменение курса.
8. Проверьте работу с маршрутом только на открытой воде.
9. Настройте чувствительность и скорость реакции.
10. Проверьте аварийный переход в ручное управление.

Частые ошибки при выборе и установке

Плюсы автопилота

• снижает усталость на длинных переходах;
• помогает держать стабильный курс;
• удобен при троллинге;
• может идти по маршруту с картплоттера;
• улучшает точность движения по линии;
• позволяет судоводителю больше внимания уделять навигации и обстановке;
• хорошо работает вместе с NMEA 2000 и современной электроникой;
• полезен на катерах с каютой, консолью и дальними переходами.

Минусы и ограничения

• высокая стоимость комплекта и установки;
• сложный подбор под рулевую систему;
• требует правильной калибровки;
• нужна исправная рулевая система;
• зависит от питания и датчиков;
• может работать неправильно при магнитных помехах;
• не видит препятствия;
• не отменяет постоянное наблюдение;
• ошибка установки может быть опасной.

Что понадобится для установки

Комплект зависит от катера, бренда и рулевой системы. Иногда достаточно core pack и подходящего насоса, иногда нужен отдельный пульт, датчик положения руля, кабели, NMEA 2000, интерфейс двигателя и дополнительные фитинги.

• курсовой компьютер;
• датчик курса или компас/AHRS;
• гидравлический насос, механический привод или актуатор;
• пульт управления Auto/Standby;
• NMEA 2000 backbone, T-коннекторы и терминаторы;
• кабели питания подходящего сечения;
• предохранители и автомат защиты;
• гидравлические шланги и фитинги;
• датчик положения руля, если требуется;
• крепеж, герметичные соединения и защита проводки;
• картплоттер или совместимый дисплей;
• инструкция и схема подключения.

Чек-лист перед первым выходом с автопилотом

1. Проверьте ручное управление рулем.
2. Проверьте уровень и герметичность гидравлики.
3. Убедитесь, что привод двигает руль в правильную сторону.
4. Проверьте питание и предохранители.
5. Проверьте список устройств в NMEA 2000.
6. Убедитесь, что датчик курса установлен без помех.
7. Выполните калибровку по инструкции.
8. Проверьте Standby и быстрый возврат к ручному управлению.
9. Испытайте Auto на открытой воде и малой скорости.
10. Проверьте изменение курса короткими командами.
11. Не включайте маршрутный режим рядом с берегом, судами и препятствиями.
12. Следите за обстановкой постоянно, даже если автопилот работает идеально.

Вывод

Автопилот на катере — полезная система для дальних переходов, троллинга, движения по маршруту и снижения усталости судоводителя. Он работает за счет датчика курса, курсового компьютера и привода, который физически управляет рулевой системой. Современные автопилоты хорошо раскрываются вместе с картплоттером, GPS и сетью NMEA 2000.

Главное — правильно подобрать систему под тип рулевого управления, массу и размер катера, объем гидравлического цилиндра, задачи и установленную электронику. Автопилот должен быть грамотно установлен, откалиброван и протестирован на воде. При этом он остается помощником, а не заменой капитану: контроль обстановки и безопасность движения всегда остаются обязанностью судоводителя.
