Полный обзор и скрытые возможности датчика уровня жидкости Lowrance Fluid Level Sensor (000-11518-001)

Современный рыболовно-спортивный катер — это сложнейший комплекс цифрового оборудования. Эпоха разрозненных стрелочных «будильников» на приборной панели безвозвратно ушла в прошлое. Сегодня владельцы лодок стремятся объединить все параметры в единый цифровой кокпит на базе многофункциональных дисплеев (МФД). Главным связующим звеном в этой экосистеме выступает цифровая сеть стандарта NMEA 2000.

Однако на борту любого судна остается огромное количество классических аналоговых узлов: поплавки в бензобаках, датчики баков пресной и серой воды, а также механические системы контроля положения транцевых лифтов (Jackplate). Как перевести их копеечный аналоговый сигнал в понятную для эхолота «цифру» без покупки космически дорогих мостов и конвертеров?

Ответом на этот вопрос является скромный, но невероятно функциональный кабель — Lowrance Fluid Level Sensor (оригинальный артикул 000-11518-001). В этой статье мы подробно разберем устройство этого адаптера, его технические параметры, стандартные схемы подключения и, главное, уникальные сервисные лайфхаки, которые позволяют экономить десятки тысяч рублей при сборке лодочной электрики.

1. Что из себя представляет Lowrance 000-11518-001 и как он устроен?

Конструктивно устройство представляет собой трехметровый герметичный кабель из высококачественного судового пластика, устойчивого к воздействию ультрафиолета, бензина, масел и соленой воды.

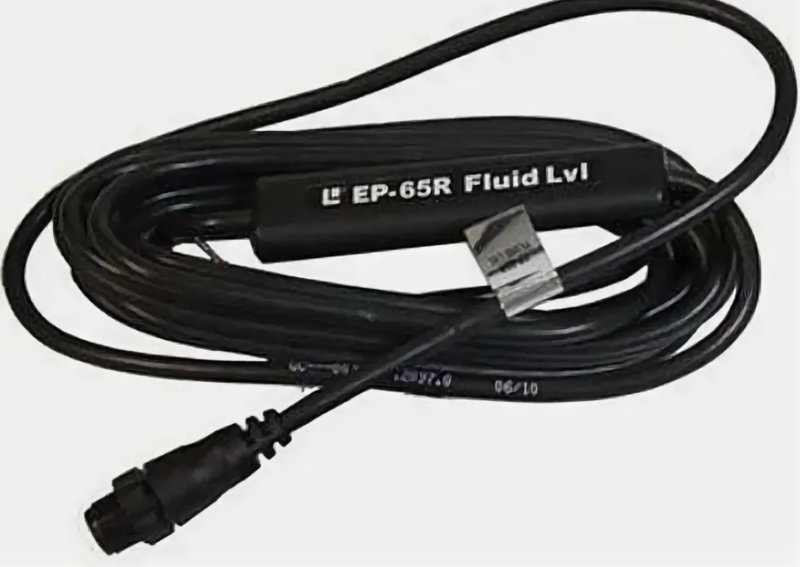

Посередине кабеля расположено утолщение — это и есть «сердце» прибора. Внутри него находится компаундная заливка, скрывающая микропроцессорный аналогово-цифровой преобразователь (АЦП). С одной стороны кабеля расположен стандартный пятипиновый круглый разъем NMEA 2000 Micro-C (папа) с фиксирующей гайкой. С противоположной стороны выходят два оголенных провода в защитной изоляции, предназначенные для подключения к исполнительному механизму на борту.

Принцип работы устройства гениален в своей простоте: микропроцессор непрерывно измеряет электрическое сопротивление (в Омах) между двумя сигнальными проводами. Изменение этого сопротивления преобразуется чипом в цифровой пакет данных (PGN 127505 — Fluid Level) и отправляется в сеть NMEA 2000, где его мгновенно распознает любой эхолот семейства Lowrance, Simrad или B&G.

2. Полные технические характеристики и комплектация

При покупке устройства важно обращать внимание на оригинальный SKU, так как на рынке всё еще могут встречаться устаревшие модификации (например, N2K-FUEL-ASSY), которые имели менее стабильную прошивку. Актуальный и самый надежный артикул — 000-11518-001.

Комплектация поставки: В оригинальной коробке покупатель находит сам кабель-преобразователь, фирменный пластиковый Т-коннектор (тройник NMEA 2000) для врезки в существующую сетевую магистраль, комплект крепежных стяжек и подробную графическую инструкцию по установке на английском языке.

3. Разрушение мифа: Почему это НЕ просто «датчик бензобака»?

Самая частая ошибка начинающих водно-моторников и продавцов запчастей — называть этот прибор «датчиком уровня топлива Lowrance». Из-за этого названия владельцы лодок упускают колоссальный потенциал устройства.

Встроенному в кабель микрочипу абсолютно всё равно, какая именно деталь находится на другом конце провода. Он измеряет исключительно Омы. Финальное назначение датчика вы задаете сами, программно, когда заходите в меню настроек вашего эхолота Lowrance HDS Pro, Live или Elite FS.

Один и тот же кабель 000-11518-001 в зависимости от вашего выбора в меню может транслировать в сеть следующие типы данных:

• Fuel (Топливо): Оцифровка штатного поплавка в основном или резервном бензобаке лодки.
• Fresh Water (Пресная вода): Контроль уровня воды в баке для умывальника или душа на катерах повышенной комфортности.
• Waste Water / Gray Water (Сточные воды): Мониторинг заполнения септика (актуально для круизных судов).
• Livewell (Аквариум): Контроль уровня воды в баке для сохранения пойманной рыбы живой (лайвеле).
• Oil (Моторное масло): Вывод уровня масла для специфических выносных масляных баков двухтактных моторов.

4. Главный лайфхак: Подключение транцевого лифта SeaStar SmartStick (DK4220)

А теперь перейдем к профессиональному секрету, который активно используют передовые тюнинг-ателье по подготовке лодок к спортивной рыбалке (PAL).

При установке мощных гидравлических транцевых лифтов, таких как SeaStar Jackplate 6" или 8", владельцы часто покупают аналоговый комплект индикации SeaStar DK4220. В него входит бесконтактный магнитный датчик положения SmartStick, устанавливаемый на сам лифт, проводка и круглый аналоговый стрелочный прибор на панель.

Фирменный цифровой датчик от SeaStar под сеть NMEA 2000 (модель DK4250) стоит огромных денег и практически отсутствует в наличии в российских магазинах. Профессиональные универсальные конвертеры (Actisense EMU-1 или AlbaCombi) стоят от 80 до 100 тысяч рублей, что сильно бьет по бюджету.

Решение: Датчик SeaStar SmartStick на лифте — это обычный переменный резистор. Вы можете отрезать (или вообще не устанавливать) круглый стрелочный прибор из комплекта DK4220. Два провода, идущие от датчика лифта SmartStick, вы напрямую соединяете со свободными концами преобразователя Lowrance Fluid Level Sensor (000-11518-001). Полярность значения не имеет.

Стоимость такого решения — в 4-5 раз ниже, а надежность и скорость работы ничем не уступают заводским американским цифровым жгутам!

5. Пошаговая инструкция по установке, подключению и калибровке на экранах Lowrance HDS

Для того чтобы система работала корректно, процедуру инсталляции необходимо проводить строго в следующей последовательности:

Шаг 1. Физический монтаж и коммутация проводов. Определите место установки. Если вы подключаете лифт или бак, протяните трехметровый кабель Lowrance к источнику сигнала. Соедините два провода адаптера с двумя сигнальными проводами датчика (поплавка бака или SmartStick лифта). Используйте для соединения термоусадочные гильзы с клеевым слоем для обеспечения полной герметичности скрутки — влага в этом узле изменит сопротивление, и прибор начнет некорректно отображать данные.

Шаг 2. Интеграция в сеть NMEA 2000. Вставьте круглый разъем Micro-C в свободное гнездо Т-коннектора вашей магистрали NMEA 2000. Убедитесь, что на магистраль подано питание 12В от сервисного аккумулятора лодки.

Шаг 3. Инициализация устройства на эхолоте. Включите эхолот Lowrance HDS. Перейдите по пути: Главное меню -> Настройки (Settings) -> Сеть (Network) -> Список устройств (Device List). В открывшемся перечне найдите строчку Fluid Level Sensor. Это подтверждает, что прибор успешно зачитался в сети. Нажмите на него, а затем выберите пункт Настроить (Configure).

Шаг 4. Изменение типа данных (Программный обман). В открывшемся окне конфигурации найдите строку Data Type (Тип данных). По умолчанию там будет стоять Fuel (Топливо). Если вы подключаете транцевый лифт, выберите из списка любую неиспользуемую на борту жидкость, например Oil (Масло) или Water (Вода). Задайте номер датчика (например, Instance 0).

Шаг 5. Ювелирная калибровка крайних положений. В этом же меню нажмите кнопку Калибровка (Calibrate). Процедура выполняется по двум точкам:

• Опустите ваш гидравлический лифт SeaStar в самое нижнее рабочее положение (или полностью опустошите бак). На экране Lowrance выберите пункт, соответствующий 0% объема (Пустой бак / Нижнее положение), и нажмите «Записать» (Set).
• Кнопкой управления поднимите транцевый лифт в самое верхнее положение (или залейте бак до полного). На экране выберите пункт, соответствующий 100% объема (Полный бак / Верхнее положение), и нажмите «Записать» (Set).
• Нажмите «Сохранить». С этого момента микропроцессор адаптера запомнил граничные значения сопротивления вашего лифта или поплавка бака.

Шаг 6. Вывод виджета на главный экран. Вернитесь на рабочий экран эхолота (например, на страницу карты). Нажмите боковую панель настроек -> Наложение данных (Data Overlay) -> Добавить новый прибор. Перейдите в категорию «Двигатель» или «Элементы управления» и выберите шкалу той жидкости, которую вы назначили (например, Уровень масла). Зайдите в свойства этого виджета и переименуйте текстовую подпись. Вместо слова «Масло» напишите на клавиатуре эхолота: ЛИФТ или JACKPLATE. Нажмите сохранить. Всё готово! Перед вами идеальная цифровая вертикальная шкала положения мотора.

6. Распространенные ошибки при монтаже и способы их решения

В процессе инсталляции и эксплуатации датчика Lowrance Fluid Level Sensor пользователи иногда сталкиваются с некорректной работой системы. Большинство этих проблем вызваны типовыми ошибками коммутации или настройки:

Проблема: Эхолот не видит устройство в общем списке Device List.
Причина и решение: Отсутствие электропитания в цифровой сети. Встроенный в кабель АЦП-чип питается исключительно от шины NMEA 2000. Проверить предохранитель и включение тумблера питания NMEA-сети на приборной панели лодки.

Проблема: Показания на графической шкале хаотично прыгают, сбрасываются или застыли на отметке 99-100%.
Причина и решение: Окисление контактов или короткое замыкание на линии соединения аналоговых проводов. Если внутрь скрутки попадает забортная вода, сопротивление линии критически падает. Зачистите провода заново, обожмите их с использованием клеевой термоусадки и зафиксируйте кабель стяжками во избежание вибраций.

Проблема: При физическом подъеме лифта шкала на экране Lowrance идет вниз, а при опускании — вверх.
Причина и решение: Зеркальная полярность калибровочной кривой датчика (характерно для некоторых типов магнитных SmartStick). Проблема решается программно за 1 минуту: запустите калибровку заново, но при запросе прибора на 0% физически поднимите лифт наверх, а при запросе на 100% — опустите в самый низ. Микропроцессор автоматически перевернет шкалу.

Проблема: Данные с лифта перекрывают или сбивают реальные показания уровня бензина.
Причина и решение: Ошибка назначения виртуального адреса устройства. Если в сети используется несколько датчиков этого типа (например, один на бак, второй на лифт), убедитесь, что в меню конфигурации каждого из них выставлен уникальный номер в строке Instance (например, для бака — Instance 0, для лифта — Instance 1).

Заключение

Преобразователь Lowrance Fluid Level Sensor (000-11518-001) — это ультимативный и невероятно гибкий инструмент для кастомизации бортовой электроники. С его помощью можно легко избавиться от устаревших стрелочных приборов, разгрузить приборную панель катера и собрать максимально информативный, чистый цифровой кокпит. Экспертные возможности настройки превращают этот недорогой кабель в полноценную альтернативу сложным импортным мульти-конвертерам, делая его покупку одним из самых разумных вложений в тюнинг вашей лодки.
