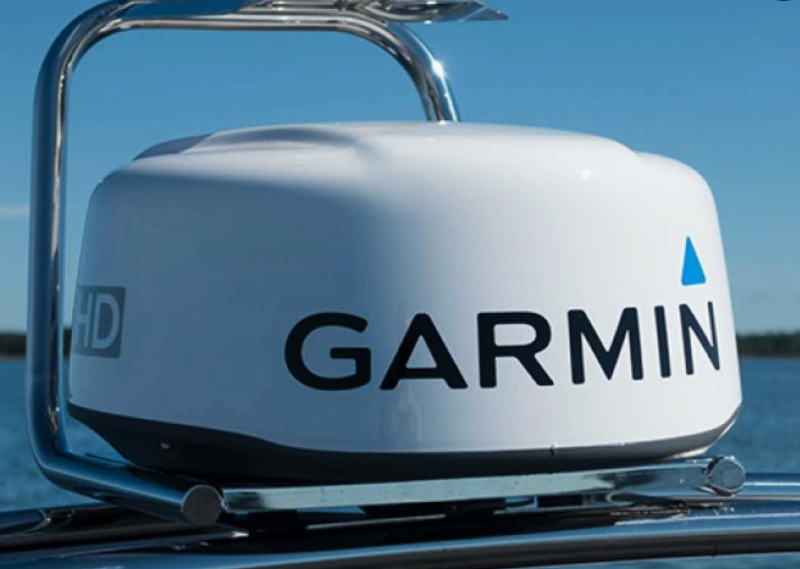

Радар Garmin GMR 18 xHD — характеристики, возможности и применение на катере
Garmin GMR 18 xHD — компактный морской радар в закрытом купольном корпусе, предназначенный для моторных лодок, катеров и небольших яхт. Он помогает обнаруживать суда, береговую линию, буи, навигационные объекты и другие цели в условиях плохой видимости, ночью, в тумане или во время дождя.
Модель сочетает 18-дюймовый radome, импульсную мощность 4 кВт и максимальную заявленную дальность до 48 морских миль. При этом компактные размеры делают GMR 18 xHD удобным для установки на небольших судах, где крупная открытая антенна занимает слишком много места.
Радар работает совместно с совместимыми картплоттерами Garmin и позволяет выводить радиолокационное изображение непосредственно на экран навигационной системы.
Содержание
Что такое Garmin GMR 18 xHD
GMR 18 xHD — импульсный магнетронный морской радар с антенной, установленной внутри защищённого radome-корпуса. Во время работы антенна вращается и посылает короткие радиосигналы вокруг судна.
Радиоволна отражается от объектов и возвращается обратно к антенне. Электроника измеряет время возврата сигнала и его направление, после чего формирует радиолокационное изображение окружающей обстановки.
Водитель видит не обычную фотографию, а карту отражённых целей относительно собственного судна.
Как работает морской радар
Дальность Garmin GMR 18 xHD — до 48 морских миль
Для GMR 18 xHD Garmin указывает максимальную дальность до 48 морских миль. Это приблизительно 89 километров.
Однако максимальная указанная дальность не означает, что небольшой объект обязательно будет виден с расстояния 48 миль. Реальная дальность обнаружения зависит от размера и высоты цели, высоты установки радара, состояния моря, осадков и кривизны Земли.
Крупная береговая линия или высокий объект может быть обнаружен значительно дальше, чем небольшой катер или низкий буй.
Что означает мощность радара 4 кВт
GMR 18 xHD имеет пиковую выходную мощность 4 кВт. Это характеристика передаваемого импульса магнетронного радара.
Более высокая импульсная мощность помогает получать отражённый сигнал от удалённых и менее заметных объектов. Однако качество изображения зависит не только от мощности, но и от ширины луча, обработки сигнала, высоты установки антенны и настроек.
Ширина луча 5,2°
Горизонтальная ширина луча GMR 18 xHD составляет приблизительно 5,2°. Этот параметр влияет на способность радара разделять две близко расположенные цели по направлению.
Чем уже горизонтальный луч, тем легче системе отличить один объект от другого, если они находятся на приблизительно одинаковом расстоянии.
У компактного 18-дюймового radome луч закономерно шире, чем у более крупной антенны. Поэтому для максимального разрешения на больших катерах часто выбирают более крупные 24-дюймовые или открытые антенны.
Скорость вращения до 48 об/мин
Внутренняя антенна GMR 18 xHD вращается с максимальной скоростью до 48 оборотов в минуту.
Более быстрое вращение означает более частое обновление радиолокационной картинки. Это полезно при движении на скорости и в ситуациях, когда положение окружающих целей быстро меняется.
Частое обновление помогает быстрее замечать изменение положения другого судна относительно собственного катера.
Что можно увидеть на Garmin GMR 18 xHD
Радар ночью, в тумане и при плохой видимости
Главное преимущество морского радара — он не зависит от дневного света. В отличие от обычной камеры, GMR 18 xHD способен обнаруживать радиолокационные цели как днём, так и ночью.
Туман также значительно меньше влияет на радиоволны, чем на человеческое зрение. Поэтому радар становится особенно важным навигационным инструментом при внезапном ухудшении видимости.
Во время дождя изображение может содержать дополнительные отражения от осадков. Для их подавления используются соответствующие настройки фильтрации морских и погодных помех.
Dynamic Auto Gain и Sea Filter
Для получения полезной радиолокационной картинки важно правильно настроить чувствительность. Слишком низкое усиление может скрыть слабые цели, а слишком высокое заполнит экран шумом.
Автоматическая обработка Garmin помогает подобрать уровень усиления в зависимости от условий работы.
Интеграция GMR 18 xHD с Garmin GPSMAP
Сам radome не имеет собственного дисплея. Для просмотра изображения требуется совместимый морской картплоттер Garmin.
После подключения радар становится частью навигационной системы катера. Пользователь получает доступ к настройкам дальности, усиления, фильтров и режимов непосредственно с интерфейса совместимого GPSMAP.
Radar Overlay — радар поверх навигационной карты
Radar Overlay позволяет совместить радиолокационные отражения с электронной навигационной картой. В результате капитан одновременно видит картографическую информацию и фактически обнаруженные радаром объекты.
Например, если изображение береговой линии с радара совпадает с контуром на карте, это помогает визуально оценивать точность текущего положения и окружающую ситуацию.
Для корректного совмещения особенно важны точные данные курса судна от совместимого heading sensor.
MARPA — отслеживание движущихся целей
При использовании совместимого картплоттера и подходящего источника данных курса система может использовать функции MARPA — Mini Automatic Radar Plotting Aid.
Пользователь выбирает радиолокационную цель, после чего система анализирует её движение относительно собственного судна.
Garmin GMR 18 xHD для рыбалки
Радар не заменяет эхолот и не показывает рыбу под лодкой. Его задача совершенно другая — контролировать пространство вокруг судна.
Тем не менее для рыболова GMR 18 xHD может быть очень полезным оборудованием, особенно на больших водоёмах и в море.
Где устанавливать Garmin GMR 18 xHD
Радар необходимо устанавливать так, чтобы у вращающейся антенны был максимально свободный обзор горизонта.
Обычно radome размещают на крыше рубки, радарной арке, специальной стойке или мачте. Слишком низкая установка ограничивает радиогоризонт, а металлические конструкции непосредственно рядом с радаром могут создавать теневые зоны.
- обеспечить свободный обзор вокруг антенны;
- установить устройство достаточно высоко над водой;
- не закрывать сектор массивными металлическими конструкциями;
- соблюдать расстояние до магнитного компаса;
- обеспечить правильную прокладку кабеля питания и сети;
- соблюдать требования Garmin по безопасному расстоянию от людей.
Почему высота установки влияет на дальность
Даже очень мощный морской радар ограничен радиогоризонтом. Поверхность Земли имеет кривизну, поэтому низко расположенная антенна физически не может увидеть низкий объект за горизонтом.
Чем выше установлен radome, тем дальше находится радиогоризонт. Аналогичным образом высокий крупный корабль будет заметен дальше, чем маленькая низкая лодка.
Поэтому заявленную дальность в 48 морских миль следует воспринимать как максимальную техническую шкалу работы радара, а не гарантированную дальность обнаружения любой цели.
Основные характеристики Garmin GMR 18 xHD
| Характеристика | Garmin GMR 18 xHD |
|---|---|
| Тип | Морской radome-радар |
| Артикул | 010-00959-00 |
| Размер класса | 18 дюймов |
| Пиковая мощность передатчика | 4 кВт |
| Максимальная дальность | 48 морских миль |
| Минимальная дальность | 20 м |
| Разрешение по дальности | около 16 м |
| Горизонтальная ширина луча | 5,2° |
| Максимальная скорость вращения | 48 об/мин |
| Частота передачи | около 9410 МГц |
| Питание | 11–35 В DC |
| Максимальный ток | до 3,5 А |
| Предохранитель | 7,5 А |
| Рабочая температура | от -15 до +70 °C |
| Вес | около 7,7 кг |
| Габариты корпуса | примерно 508 × 505 × 248 мм |
| Безопасное расстояние от компаса | около 1 м |
Преимущества Garmin GMR 18 xHD
- компактный 18-дюймовый radome;
- пиковая мощность 4 кВт;
- максимальная шкала дальности до 48 морских миль;
- скорость вращения антенны до 48 об/мин;
- подходит для небольших и средних катеров;
- работает днём и ночью;
- полезен при тумане и ограниченной видимости;
- интегрируется с совместимыми Garmin GPSMAP;
- поддерживает радиолокационное наложение в совместимой системе;
- может использоваться совместно с MARPA;
- защищённый закрытый корпус антенны.
Что учитывать перед покупкой
- это не эхолот и он не предназначен для поиска рыбы под лодкой;
- для работы необходим совместимый дисплей Garmin;
- реальная дальность зависит от высоты целей и антенны;
- 18-дюймовая антенна имеет более широкий луч, чем крупные модели;
- правильное место установки сильно влияет на качество изображения;
- для Radar Overlay и MARPA могут требоваться дополнительные данные курса;
- модель xHD не следует путать с новым поколением xHD3.
GMR 18 xHD и GMR 18 xHD3 — это разные радары
При поиске характеристик важно обращать внимание на полное название модели. GMR 18 xHD относится к предыдущему поколению Garmin, тогда как GMR 18 xHD3 является более новой моделью.
У xHD3 появились дополнительные усовершенствования обработки сигнала и более высокая максимальная скорость вращения антенны. Поэтому характеристики новой модели нельзя автоматически переносить на GMR 18 xHD.
Если приобретается подержанный радар, наиболее надёжный способ определения версии — проверить номер детали на корпусе и сопоставить его с документацией Garmin.
Стоит ли покупать Garmin GMR 18 xHD?
Если лодка используется только на небольшом знакомом водоёме исключительно в хорошую дневную погоду, радар может быть не самым необходимым прибором.
Но для морской рыбалки, больших озёр, ночных переходов, троллинга и регионов с частыми туманами GMR 18 xHD существенно расширяет возможности навигационной системы.
Особенно рациональна такая установка на катерах, уже оснащённых совместимым Garmin GPSMAP. В этом случае радар становится частью единой электронной системы и дополняет навигационную карту фактической информацией об объектах вокруг судна.
Garmin GMR 18 xHD — компактный 4-кВт радар для катеров и небольших яхт
Garmin GMR 18 xHD объединяет компактный закрытый radome, пиковую мощность 4 кВт, дальность до 48 морских миль и интеграцию с совместимыми картплоттерами Garmin.
Его главная задача — дать капитану дополнительную информацию об окружающей обстановке тогда, когда обычного зрения и одной электронной карты недостаточно. Радар помогает видеть суда, берег, буи и другие радиолокационные цели ночью, в тумане и при ограниченной видимости.
Для рыболовного катера GMR 18 xHD особенно полезен при выходах до рассвета, возвращении в темноте, длительном троллинге и работе на больших водоёмах. Он не заменяет эхолот или GPS, а дополняет их, превращая бортовую электронику в более полноценную систему навигации и контроля окружающей обстановки.
