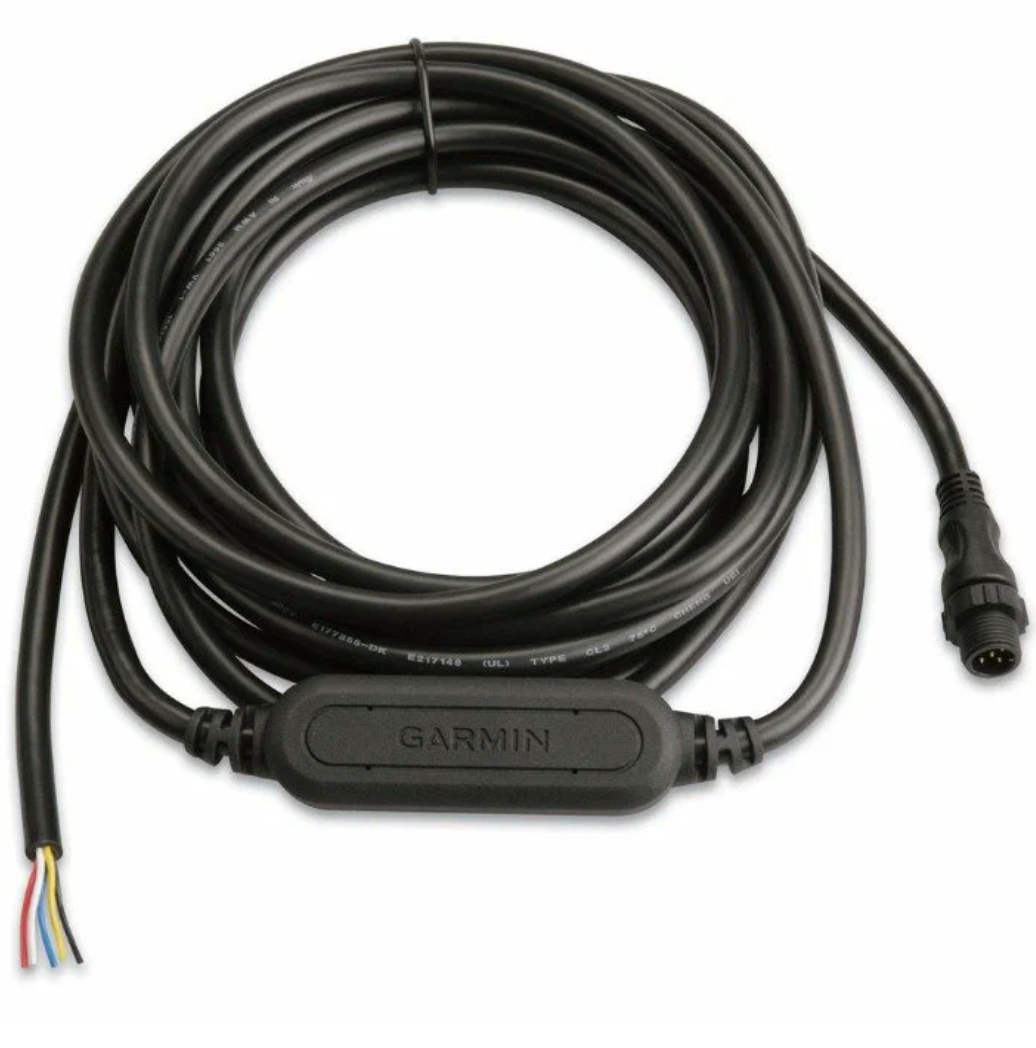

Адаптер уровня жидкости Garmin GFL 10
Адаптер уровня жидкости Garmin GFL 10 — передача данных бака в сеть NMEA 2000
Garmin GFL 10 — специальный адаптер уровня жидкости, который позволяет подключить обычный аналоговый датчик или указатель уровня на лодке к цифровой сети NMEA 2000. Благодаря этому информацию о количестве топлива, пресной воды, сточных вод, масла и других жидкостей можно вывести на совместимый картплоттер или многофункциональный дисплей Garmin.
Главное преимущество GFL 10 заключается в том, что для модернизации катера не обязательно полностью менять существующие датчики в баках. Адаптер считывает аналоговый сигнал уже установленного датчика уровня и преобразует его в цифровые данные, понятные оборудованию NMEA 2000.
Такое решение особенно удобно при обновлении приборной панели, установке современного Garmin GPSMAP или создании единой цифровой системы мониторинга катера.
Содержание
Что такое Garmin GFL 10
GFL 10 — это электронный интерфейс между аналоговым датчиком уровня жидкости и цифровой сетью NMEA 2000. Он не измеряет жидкость непосредственно внутри бака и не устанавливается в топливную магистраль.
Адаптер получает электрический сигнал от существующего датчика уровня или аналогового указателя, преобразует его и передаёт данные в сеть катера.
После этого уровень можно отображать на совместимом Garmin GPSMAP или другом морском приборе, который поддерживает соответствующие данные NMEA 2000.
Как работает Garmin GFL 10
В традиционной системе поплавковый или другой аналоговый датчик в баке изменяет электрическое сопротивление в зависимости от уровня жидкости. Обычный стрелочный прибор интерпретирует этот сигнал и показывает приблизительное заполнение бака.
Garmin GFL 10 подключается к этой системе и считывает аналоговое значение. Затем адаптер преобразует сигнал в цифровой формат NMEA 2000.
Какие жидкости можно контролировать через GFL 10
GFL 10 не ограничен только топливным баком. При настройке пользователь выбирает тип жидкости, которую контролирует конкретный адаптер.
Garmin GFL 10 и сеть NMEA 2000
NMEA 2000 — стандарт цифровой сети для морской электроники. Через один общий backbone различные устройства катера могут обмениваться данными.
GFL 10 подключается непосредственно к NMEA 2000 и получает питание от этой сети. Отдельное самостоятельное питание адаптера в обычной конфигурации не требуется.
Можно ли сохранить старый аналоговый прибор?
В зависимости от схемы установки GFL 10 может подключаться к существующему аналоговому указателю уровня или непосредственно к sender unit.
Это позволяет модернизировать электронную систему катера без обязательного удаления штатного стрелочного указателя.
Например, владелец может оставить привычный аналоговый прибор на панели, а параллельно получить цифровые данные на Garmin GPSMAP.
Важно правильно определить схему подключения
Электрическая схема зависит от того, подключается GFL 10 непосредственно к sender unit или к существующему указателю.
При подключении через аналоговый gauge адаптер также использует электрическую информацию существующей приборной системы.
Калибровка Garmin GFL 10
После установки адаптер необходимо настроить. Без калибровки система не сможет правильно интерпретировать аналоговый сигнал конкретного датчика уровня.
Garmin предусматривает настройку нескольких основных параметров.
Почему калибровка особенно важна для лодочного бака
Многие топливные и водяные баки на катерах имеют не прямоугольную форму. Они могут быть клиновидными, повторять форму корпуса или иметь сложное днище.
В таком баке половина высоты поплавка не всегда означает половину фактического объёма жидкости.
Поэтому правильная калибровка позволяет системе точнее интерпретировать показания штатного sender unit и выдавать более полезную информацию владельцу.
Можно ли подключить несколько баков?
Да. Если на катере установлено несколько отдельных баков, для каждого аналогового датчика уровня потребуется собственный GFL 10.
Garmin указывает, что сеть NMEA 2000 распознаёт до четырёх адаптеров GFL 10 одновременно.
| Конфигурация | Количество GFL 10 |
|---|---|
| Один топливный бак | 1 адаптер |
| Два топливных бака | 2 адаптера |
| Топливо + пресная вода | 2 адаптера |
| Топливо + вода + black water | 3 адаптера |
| Максимум в сети Garmin | До 4 GFL 10 |
Garmin GFL 10 для контроля топлива
Чаще всего GFL 10 используют именно для оцифровки штатного топливного датчика. Уровень бака становится доступен на картплоттере рядом с навигационными и моторными данными.
Это удобно при длительных переходах и рыбалке, поскольку капитан может контролировать запас топлива с одного основного дисплея.
Контроль пресной и сточной воды
На более крупных катерах один из наиболее полезных сценариев применения GFL 10 — цифровой контроль сервисных баков.
В результате один картплоттер может стать центральным экраном не только для навигации и двигателя, но и для систем жизнеобеспечения судна.
Garmin GFL 10 и GFS 10 — в чём разница?
GFL 10 часто путают с Garmin GFS 10, однако это принципиально разные устройства.
| Функция | GFL 10 | GFS 10 |
|---|---|---|
| Основная задача | Уровень жидкости | Расход топлива |
| Подключение | К аналоговому sender/gauge | В топливную магистраль |
| Измеряет поток топлива | Нет | Да |
| Бензин | Да, для контроля уровня | Да |
| Дизель | Да, для контроля уровня | Нет |
| Пресная вода | Да | Нет |
| Black Water | Да | Нет |
| NMEA 2000 | Да | Да |
Поэтому если задача состоит в том, чтобы увидеть остаток жидкости в баке, нужен GFL 10. Если требуется непосредственно измерять поток бензина через топливную магистраль, используется другой тип оборудования.
Как устанавливается Garmin GFL 10
Монтаж состоит из двух основных частей: подключения к аналоговой системе уровня и подключения к NMEA 2000.
После физической установки необходимо выполнить настройку адаптера на совместимом Garmin-устройстве: выбрать тип жидкости, номер резервуара, его вместимость и выполнить калибровку.
Можно ли использовать GFL 10 без старого стрелочного прибора?
Да, в подходящей схеме GFL 10 может работать с аналоговым sender unit и передавать информацию в NMEA 2000 без необходимости использовать традиционный стрелочный прибор как основной источник отображения.
Это позволяет полностью перейти на цифровую приборную панель, если владелец хочет убрать старые аналоговые указатели.
Однако конкретная схема зависит от типа sender unit, поэтому подключение следует выполнять по документации Garmin и характеристикам установленного датчика.
Преимущества Garmin GFL 10
Что GFL 10 умеет
- считывать данные с совместимого аналогового датчика уровня;
- преобразовывать аналоговый сигнал в NMEA 2000;
- отображать данные на совместимых приборах Garmin;
- работать с топливом, водой, маслом и сервисными баками;
- поддерживать индивидуальную калибровку;
- задавать номер и вместимость резервуара;
- работать в системе с несколькими GFL 10.
Что GFL 10 не делает
- не является самостоятельным поплавковым датчиком;
- не устанавливается в топливную магистраль;
- не измеряет реальный поток топлива;
- не определяет уровень без существующего аналогового sender unit;
- не исправляет неточный или неисправный датчик бака;
- не делает показания точнее исходного датчика без правильной калибровки.
Кому нужен Garmin GFL 10?
GFL 10 особенно полезен владельцам лодок и катеров, которые модернизируют приборную панель и хотят сохранить уже установленные аналоговые датчики уровня.
Garmin GFL 10 — простой способ добавить аналоговый бак в цифровую сеть катера
Garmin GFL 10 решает конкретную и очень полезную задачу: переводит сигнал обычного аналогового датчика уровня жидкости в формат NMEA 2000.
Благодаря этому существующий топливный или водяной бак может стать частью современной цифровой системы судна без обязательной замены самого sender unit.
GFL 10 подходит не только для бензина, но и для дизельного топлива, пресной и сточной воды, масла, black water и live well. Для каждого резервуара используется отдельный адаптер, а в одной сети Garmin может распознаваться до четырёх GFL 10.
Для владельца катера с Garmin GPSMAP и сетью NMEA 2000 это удобный способ собрать данные о навигации, двигателе и запасах жидкостей на одной современной приборной панели.
