Автопилот Garmin Reactor 40 SmartPump v2 и GHC 50
Garmin Reactor 40 SmartPump v2 с GHC 50 — профессиональный гидравлический автопилот для катера
Garmin Reactor 40 Hydraulic Corepack with SmartPump v2 и GHC 50 — мощная система автоматического управления для катеров и яхт с гидравлическим рулевым управлением. Автопилот способен самостоятельно удерживать заданный курс, корректировать руление при воздействии ветра и волн, работать совместно с навигационным оборудованием Garmin и вести судно по маршруту.
Главное отличие этой версии — использование SmartPump v2. Это универсальный гидравлический насос Garmin, рассчитанный на широкий диапазон рулевых систем и способный автоматически адаптировать свою работу к конкретной гидравлике катера.
В комплекте с современным сенсорным дисплеем GHC 50 система превращается в полноценный отдельный пост управления автопилотом. Капитан может быстро включать удержание курса, изменять направление, переключаться между режимами и контролировать работу системы непосредственно с приборной панели.
Содержание
Что такое Garmin Reactor 40 SmartPump v2
Reactor 40 — электронная система автопилота Garmin, которая подключается к рулевому управлению катера. Она получает данные о фактическом направлении движения, сравнивает их с заданным курсом и автоматически корректирует положение руля.
Версия со SmartPump v2 предназначена для гидравлических рулевых систем. В отличие от комплектов с насосом фиксированной производительности, SmartPump v2 рассчитан на широкий диапазон объёмов рулевых цилиндров и может использоваться в более сложных конфигурациях.
Поэтому Reactor 40 SmartPump v2 часто рассматривается как премиальное решение для катеров, где требуется высокая точность руления и универсальность установки.
Как работает Garmin Reactor 40
Автопилот постоянно анализирует направление и положение судна. Если катер отклоняется от заданного курса, система определяет необходимую величину коррекции и передаёт команду гидравлическому насосу.
Коррекция выполняется автоматически и постоянно. Поэтому система способна удерживать курс даже тогда, когда лодку постепенно уводит боковой ветер, течение или волна.
SmartPump v2 — ключевой элемент системы
SmartPump v2 — универсальный гидравлический насос Garmin, разработанный для использования с различными рулевыми системами. Именно насос выполняет физическое руление: по команде автопилота он направляет жидкость в нужную часть гидравлического контура и перемещает рулевой цилиндр.
Garmin рекомендует SmartPump v2 как универсальный вариант для большинства гидравлических установок. Он работает с системами с одним или несколькими рулевыми цилиндрами и подходит для различных вариантов давления и рабочего объёма.
SmartPump v2 и объём рулевого цилиндра
Один из главных параметров при выборе гидравлического автопилота — объём рулевого цилиндра. Если насос слишком маленький или слишком большой для установленной гидравлики, автопилот будет работать неправильно, а оборудование может получить повышенную нагрузку.
SmartPump v2 рассчитан на рулевые системы с общим объёмом цилиндров примерно до 24 кубических дюймов, то есть около 400 см³.
Основные функции Garmin Reactor 40 SmartPump v2
Heading Hold — удержание заданного курса
Основная функция любого полноценного автопилота — удержание направления. Капитан выводит судно на нужный курс и включает автопилот. После этого Reactor 40 самостоятельно управляет гидравлическим рулём.
Если катер начинает отклоняться из-за ветра, волн или течения, система обнаруживает изменение курса и автоматически выполняет необходимую коррекцию.
Это особенно удобно во время длительных переходов, когда постоянное ручное удержание штурвала быстро утомляет.
Step Turns — пошаговое изменение курса
При активном автопилоте нет необходимости полностью отключать систему, чтобы немного изменить направление.
Капитан может дать команду на изменение курса на определённый угол, после чего Reactor 40 самостоятельно выполнит поворот и начнёт удерживать новое направление.
Это удобно как при обычной навигации, так и во время троллинга, когда необходимо постепенно изменить траекторию движения.
9-осевая AHRS — точное определение положения лодки
Reactor 40 использует твердотельную 9-осевую систему AHRS — Attitude Heading Reference System. Она определяет не только направление движения, но и пространственное положение судна.
Благодаря этому автопилот учитывает изменения положения катера при качке, крене и движении на волне.
9-осевая AHRS также упрощает выбор места установки блока Reactor 40: система допускает больше вариантов ориентации при монтаже, чем традиционные электронные компасы.
Shadow Drive — мгновенное ручное управление
Shadow Drive — одна из самых удобных функций гидравлических автопилотов Garmin. Датчик устанавливается в гидравлическую рулевую магистраль и определяет, когда человек начинает поворачивать штурвал вручную.
Если при активном автопилоте капитану необходимо срочно обойти препятствие, изменить направление или выполнить манёвр, достаточно повернуть штурвал.
Shadow Drive обнаруживает ручное руление и временно позволяет капитану взять управление на себя без долгого поиска кнопки Standby.
Garmin GHC 50 — отдельный сенсорный дисплей автопилота
GHC 50 — современный специализированный дисплей Garmin для управления системой автопилота. Он устанавливается на приборную панель и предоставляет быстрый доступ к основным режимам Reactor 40.
GHC 50 оснащён ярким 5-дюймовым цветным сенсорным экраном с WVGA-разрешением. Интерфейс рассчитан на использование на воде и хорошо сочетается по дизайну с современными картплоттерами Garmin.
Следование по маршруту и интеграция с Garmin GPSMAP
При подключении Reactor 40 к совместимому картплоттеру Garmin возможности системы значительно расширяются. Автопилот может использовать данные навигации и помогать вести судно по заранее подготовленному маршруту.
Это особенно удобно на длительных переходах, когда маршрут состоит из нескольких последовательных участков.
Автоматические повороты и шаблоны движения
В зависимости от подключённого оборудования и режима эксплуатации Reactor 40 поддерживает различные автоматические манёвры.
Это удобно не только при навигации, но и во время рыбалки, когда требуется повторяемая траектория движения.
При работе на парусной лодке с соответствующим датчиком ветра доступны дополнительные функции, включая удержание относительно ветра и манёвры tack/jibe.

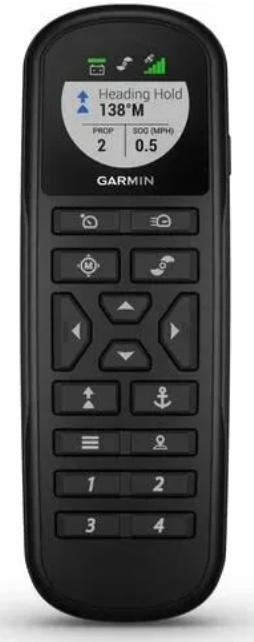

Дистанционное управление Reactor 40
Автопилотом необязательно управлять только с GHC 50. В совместимой системе Garmin поддерживается несколько вариантов дистанционного управления.
Возможность управлять автопилотом с кормы или другого места особенно удобна на больших катерах и во время рыбалки.
Garmin Reactor 40 SmartPump v2 для троллинга
Несмотря на то что Reactor 40 SmartPump v2 является полноценным автопилотом для гидравлического рулевого управления, его преимущества отлично раскрываются на троллинге.
При ловле на несколько удилищ рыбаку необходимо следить за снастями, планерами, даунриггерами и эхолотом. Постоянное подруливание дополнительно усложняет работу.
Reactor 40 способен удерживать заданное направление и выполнять небольшие корректировки, пока рыбак занимается снастями.
Reactor 40 в условиях волны и ветра
В реальных условиях лодка редко идёт по идеально спокойной воде. Боковой ветер и волна постоянно пытаются изменить её направление.
Reactor 40 использует данные AHRS и автоматически корректирует курс. Благодаря этому капитану не приходится постоянно выполнять мелкие движения штурвалом.
Чем длиннее переход, тем заметнее становится преимущество автоматического управления.
Почему SmartPump особенно интересен для мощных катеров
На больших и мощных катерах гидравлическая система может иметь значительный рабочий объём и повышенное давление.
SmartPump v2 рассчитан на более широкий диапазон таких систем, включая конфигурации с несколькими цилиндрами и некоторые системы рулевого управления с усилителем.
Именно поэтому Garmin рассматривает SmartPump v2 как предпочтительное решение для большинства премиальных гидравлических установок.
С какими гидравлическими системами работает SmartPump v2
SmartPump v2 предназначен для большого количества гидравлических рулевых установок, но перед покупкой обязательно необходимо определить тип и объём цилиндра.
| Параметр | SmartPump v2 |
|---|---|
| Гидравлическое рулевое управление | Да |
| Один цилиндр | Поддерживается при соответствии рабочего объёма |
| Несколько цилиндров | Поддерживается в совместимых конфигурациях |
| Максимальный суммарный объём | Ориентировочно до 24 cu. in. / около 400 см³ |
| Высокое давление | Поддерживаются совместимые системы повышенного давления |
| Verado | SmartPump v2 рассматривается Garmin как подходящее решение для совместимых систем |
| Uflex Pro | Поддерживается в подходящей конфигурации |
| Hynautic | SmartPump v2 может использоваться с соответствующими системами при соблюдении требований по давлению и монтажу |
Почему правильный подбор насоса так важен
Производительность насоса должна соответствовать объёму гидравлического цилиндра. Слишком маленький насос будет медленно перемещать руль и может не обеспечивать необходимую скорость коррекции.
Слишком производительный насос, наоборот, способен создавать чрезмерно резкие движения рулевого механизма.
Поэтому перед установкой Reactor 40 важно определить:
- производителя рулевой системы;
- модель гидравлического цилиндра;
- рабочий объём цилиндра;
- одинарная или двойная система цилиндров;
- балансированный или небалансированный цилиндр;
- наличие усилителя рулевого управления;
- рабочее давление системы.

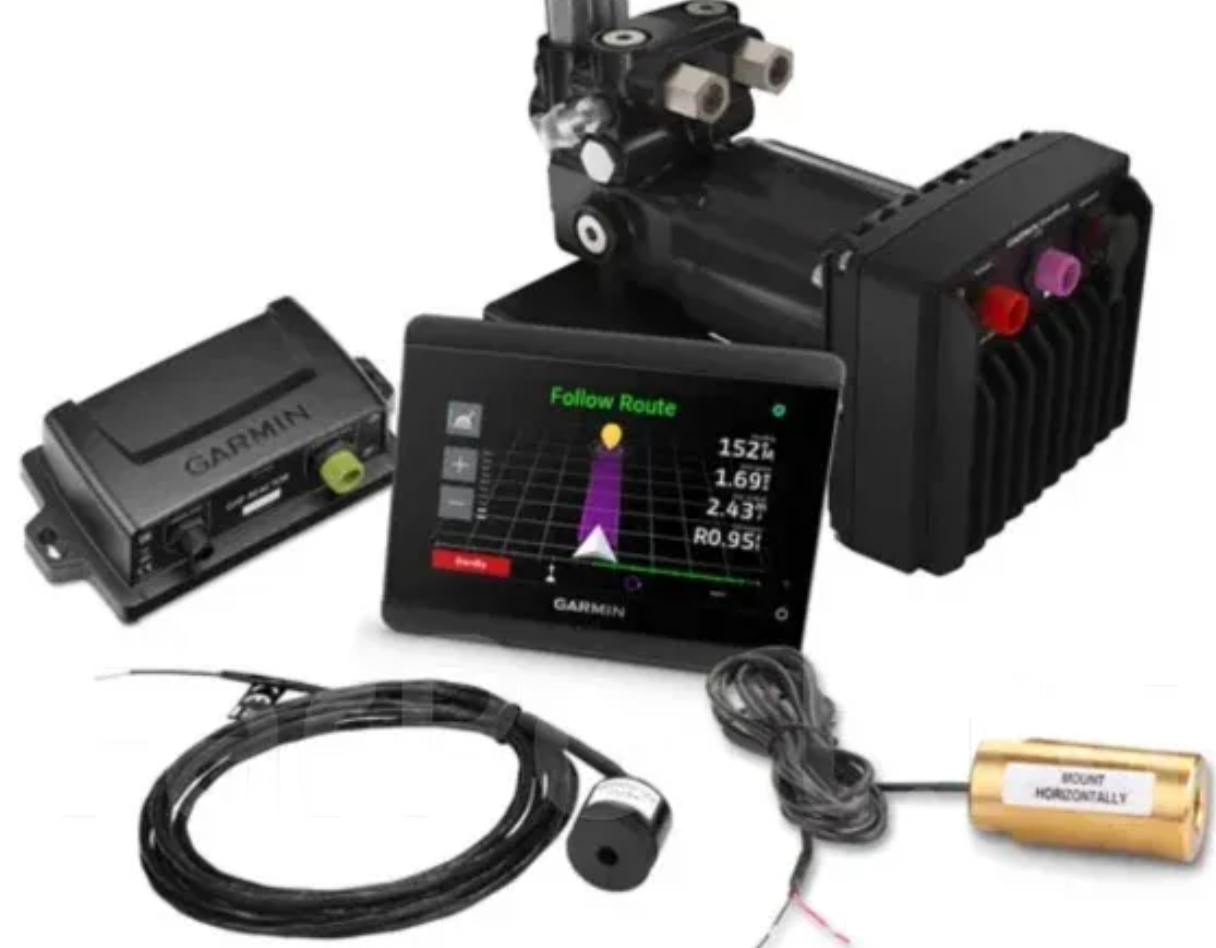

Что входит в систему Reactor 40 SmartPump v2 с GHC 50
| Компонент | Назначение |
|---|---|
| Reactor 40 CCU | Центральный блок с 9-осевой AHRS, который определяет курс и положение судна. |
| SmartPump v2 | Гидравлический насос, который физически управляет рулевым цилиндром. |
| ECU | Электронный блок управления гидравлическим насосом. |
| GHC 50 | 5-дюймовый сенсорный дисплей управления автопилотом. |
| Shadow Drive | Датчик ручного руления, позволяющий временно перехватывать управление штурвалом. |
| Alarm / Buzzer | Звуковое предупреждение о состоянии системы. |
| NMEA 2000 | Компоненты подключения к бортовой цифровой сети. |
| Кабели и документация | Необходимые соединения и материалы для монтажа системы. |
Преимущества Garmin Reactor 40 SmartPump v2
- универсальный насос для большого количества гидравлических систем;
- поддержка рулевых цилиндров примерно до 400 см³;
- 9-осевая твердотельная AHRS;
- точное удержание курса;
- работа при волне, ветре и качке;
- функция Shadow Drive;
- 5-дюймовый сенсорный GHC 50;
- интеграция с Garmin GPSMAP;
- поддержка NMEA 2000;
- следование по маршруту;
- дистанционное управление;
- удобство при троллинге и одиночной рыбалке.
Что учитывать перед установкой
- необходимо определить объём рулевого цилиндра;
- гидравлическая система должна быть исправна и герметична;
- после монтажа систему необходимо правильно прокачать;
- требуется настройка и калибровка автопилота;
- место установки CCU должно соответствовать требованиям Garmin;
- необходимо проверить совместимость с существующей сетью NMEA 2000;
- автопилот не заменяет постоянное наблюдение за обстановкой.
Кому стоит выбрать Garmin Reactor 40 SmartPump v2 с GHC 50
Такой комплект особенно интересен владельцам катеров и яхт с полноценным гидравлическим рулевым управлением, которым нужен не базовый, а максимально универсальный автопилот.
Стоит ли покупать Reactor 40 SmartPump v2 вместо более простого автопилота?
Если катер небольшой, оборудован одним компактным рулевым цилиндром и используется преимущественно для обычных прогулок, более простой комплект Reactor 40 может полностью выполнять необходимые задачи.
SmartPump v2 становится особенно интересным на более серьёзных гидравлических установках, где важны универсальность насоса, широкий диапазон рабочего объёма, способность работать с повышенным давлением и уверенное управление при различных режимах движения.
Поэтому выбирать SmartPump v2 имеет смысл не только исходя из размера катера, но прежде всего исходя из характеристик рулевой гидравлики и режима эксплуатации.
Garmin Reactor 40 SmartPump v2 с GHC 50 — один из наиболее универсальных автопилотов Garmin для гидравлического рулевого управления
Reactor 40 SmartPump v2 объединяет точную электронную систему определения курса, мощный универсальный гидравлический привод, удобную функцию Shadow Drive и современный сенсорный дисплей GHC 50.
Система может автоматически удерживать направление, выполнять пошаговые корректировки курса, взаимодействовать с совместимым картплоттером Garmin и использовать навигационные маршруты. При этом 9-осевая AHRS помогает автопилоту учитывать движение судна на волне и поддерживать стабильную работу в различных условиях.
Для рыболова Reactor 40 становится дополнительным помощником при троллинге, работе с даунриггерами и несколькими снастями. Для капитана на длительном переходе он уменьшает количество постоянных ручных корректировок штурвала.
Если на катере установлено гидравлическое рулевое управление и требуется серьёзная интегрированная система автопилота, Garmin Reactor 40 SmartPump v2 с GHC 50 является одним из наиболее функциональных решений в линейке Garmin.
