SeaStar SmartStick DK4220 — датчик положения гидролифта подвесного мотора
SeaStar SmartStick DK4220 — комплект контроля положения гидравлического лифта подвесного двигателя, или jack plate. Система предназначена для того, чтобы водитель мог видеть текущее положение двигателя по высоте и точнее управлять гидролифтом во время движения по мелководью, выхода на глиссирование, настройки катера под скорость или подбор оптимальной высоты мотора.
В основе DK4220 используется бесконтактный линейный датчик положения SmartStick. Он отслеживает перемещение подвижной части гидролифта и передаёт информацию на установленный на приборной панели указатель. В результате капитану не приходится оценивать положение подвесного мотора визуально или запоминать длительность нажатия кнопки подъёма.
Особенно полезен такой датчик на лодках и катерах, где высота двигателя регулярно изменяется в зависимости от глубины, скорости, загрузки судна и условий движения.
Содержание
Что такое SeaStar SmartStick DK4220
DK4220 представляет собой комплект датчика и указателя положения для гидравлических jack plate SeaStar. Его задача — не поднимать и не опускать мотор самостоятельно, а точно определять положение подвижной части гидролифта и выводить эту информацию водителю.
Сам SmartStick является линейным датчиком. Когда гидролифт перемещает двигатель вверх или вниз, датчик отслеживает изменение положения и преобразует его в электрический сигнал для индикатора.
Благодаря этому водитель получает понятную обратную связь и может возвращать двигатель в ранее найденное рабочее положение намного точнее, чем при регулировке «на глаз».
Зачем вообще нужен гидролифт подвесного мотора
Гидравлический jack plate устанавливается между транцем катера и подвесным двигателем. Он позволяет изменять вертикальное положение мотора без необходимости вручную переставлять крепление.
Подъём или опускание двигателя влияет на осадку нижней части мотора, поведение лодки, доступ к мелководью и эффективность работы винта.
Как работает SmartStick DK4220
SmartStick устанавливается непосредственно на механизм SeaStar Jack Plate и отслеживает его линейное перемещение. Когда гидравлический привод поднимает или опускает двигатель, изменяется положение подвижной части относительно датчика.
Электроника SmartStick преобразует это перемещение в сигнал положения и передаёт его на указатель, установленный на приборной панели катера.
Что показывает указатель SmartStick
Основная информация, которую получает пользователь, — положение гидролифта по вертикали. Это позволяет понимать, находится ли двигатель в нижнем, среднем или поднятом положении.
Практическая ценность заключается не столько в самой цифре или положении стрелки, сколько в повторяемости настройки.
Например, если владелец определил оптимальное положение для крейсерской скорости, он может после движения по мелководью снова вернуть гидролифт приблизительно в ту же рабочую точку.
Почему одного переключателя недостаточно
Обычная кнопка jack plate сообщает только команду: вверх или вниз. Она не показывает фактическое положение гидролифта.
Без датчика водитель вынужден ориентироваться по звуку насоса, времени нажатия кнопки или поведению катера.
SmartStick добавляет обратную связь: водитель знает не только то, что гидролифт движется, но и где он находится после регулировки.
Преимущества датчика SeaStar SmartStick DK4220
SmartStick DK4220 при движении по мелководью
Одно из основных преимуществ гидравлического jack plate — возможность поднять подвесной двигатель выше относительно транца. Это особенно актуально для рыболовных лодок, которые регулярно заходят на мелкие участки.
Однако после подъёма двигателя необходимо понимать его фактическое положение. Слишком низкое положение увеличивает риск контакта нижней части двигателя с дном или препятствием, а чрезмерный подъём может ухудшить нормальную работу винта и охлаждения.
SmartStick помогает контролировать высоту более точно и позволяет быстрее выбирать подходящее положение под конкретную глубину.
Настройка высоты двигателя под скорость
Высота подвесного двигателя влияет не только на движение по мелководью. На быстроходных катерах jack plate используется для более тонкой настройки всей силовой установки.
При правильном положении можно подбирать баланс между устойчивым зацеплением винта за воду и уменьшением избыточного сопротивления нижней части двигателя.
SmartStick упрощает экспериментальную настройку. Водитель может сравнивать обороты, скорость, расход топлива и поведение лодки на разных положениях гидролифта, а затем запоминать наиболее удачные настройки.
Установка SmartStick DK4220
Датчик устанавливается непосредственно внутрь конструкции совместимого SeaStar Jack Plate. Для правильной установки гидролифт необходимо перемещать в разные положения, чтобы получить доступ к крепёжным точкам и правильно разместить SmartStick.
После монтажа необходимо убедиться, что датчик, проводка и крепления не мешают полному ходу гидролифта.
Поскольку система работает рядом с мощным гидравлическим приводом и тяжёлым подвесным мотором, монтаж следует выполнять строго по инструкции для конкретной модели jack plate.
Почему важно проверить полный ход
После установки необходимо несколько раз провести гидролифт от нижнего положения до верхнего и убедиться, что проводка не натягивается, датчик не соприкасается с подвижными элементами и механизм свободно проходит весь диапазон.
Кабель длиной 35 футов
SmartStick комплектуется длинным соединительным кабелем — около 35 футов, то есть примерно 10,7 метра. Это позволяет установить датчик возле транца и проложить провод до центральной или передней консоли большинства небольших и средних катеров.
Кабель при необходимости можно укоротить до подходящей длины. Электроника интегрирована непосредственно в корпус датчика, что упрощает прокладку системы без большого количества промежуточных соединений.
Для морского оборудования уменьшение количества лишних соединений является преимуществом, поскольку каждое дополнительное соединение требует качественной защиты от воды и коррозии.
Почему используется бесконтактный датчик
Гидролифт работает в тяжёлых условиях: вода, брызги, вибрации, постоянное перемещение и сильные нагрузки. Поэтому обычный механический датчик с большим количеством подвижных элементов не всегда является оптимальным решением.
SmartStick использует бесконтактное измерение положения. В такой системе отсутствуют обычные трущиеся элементы, необходимые для непосредственного считывания линейного перемещения.
Совместимость SeaStar DK4220
Комплект DK4220 предназначен для SeaStar Jack Plate, однако совместимость обязательно необходимо проверять по конкретной модели и поколению гидролифта.
SeaStar выпускала различные поколения jack plate с разными величинами setback и особенностями конструкции. В актуальных таблицах аксессуаров DK4220 указан как SmartStick and Gauge Kit для гидравлических SeaStar Jack Plate.
При этом для некоторых старых Heavy Duty моделей существовали ограничения на последующую установку SmartStick. Поэтому одного названия SeaStar недостаточно: перед заказом желательно определить точный номер модели гидролифта.
| Что проверить | Почему это важно |
|---|---|
| Модель jack plate | Разные поколения SeaStar имеют различия в конструкции и креплении SmartStick. |
| Setback | SeaStar выпускает гидролифты с различным расстоянием выноса двигателя от транца. |
| Поколение изделия | У некоторых старых HD-моделей aftermarket-установка DK4220 могла быть ограничена. |
| Наличие SmartStick | Некоторые версии jack plate могли поставляться с датчиком уже установленным на заводе. |
| Нужен датчик или только прибор | Если SmartStick уже установлен, может потребоваться только комплект индикатора и проводки. |
DK4220, DK4250 и DK4320 — в чём разница
| Артикул | Назначение |
|---|---|
| DK4220 | SmartStick and Gauge Kit — комплект датчика положения и указателя для SeaStar Jack Plate. |
| DK4250 | Replacement SmartStick Sensor — сменный датчик SmartStick, когда сам указатель уже установлен. |
| DK4320 | Gauge and Harness Kit — комплект указателя и проводки для системы, где датчик SmartStick уже имеется. |
Это важно учитывать при покупке. Если на гидролифте отсутствует вся система контроля положения, логично рассматривать полный DK4220. Если требуется заменить только один компонент, полный комплект может быть не нужен.

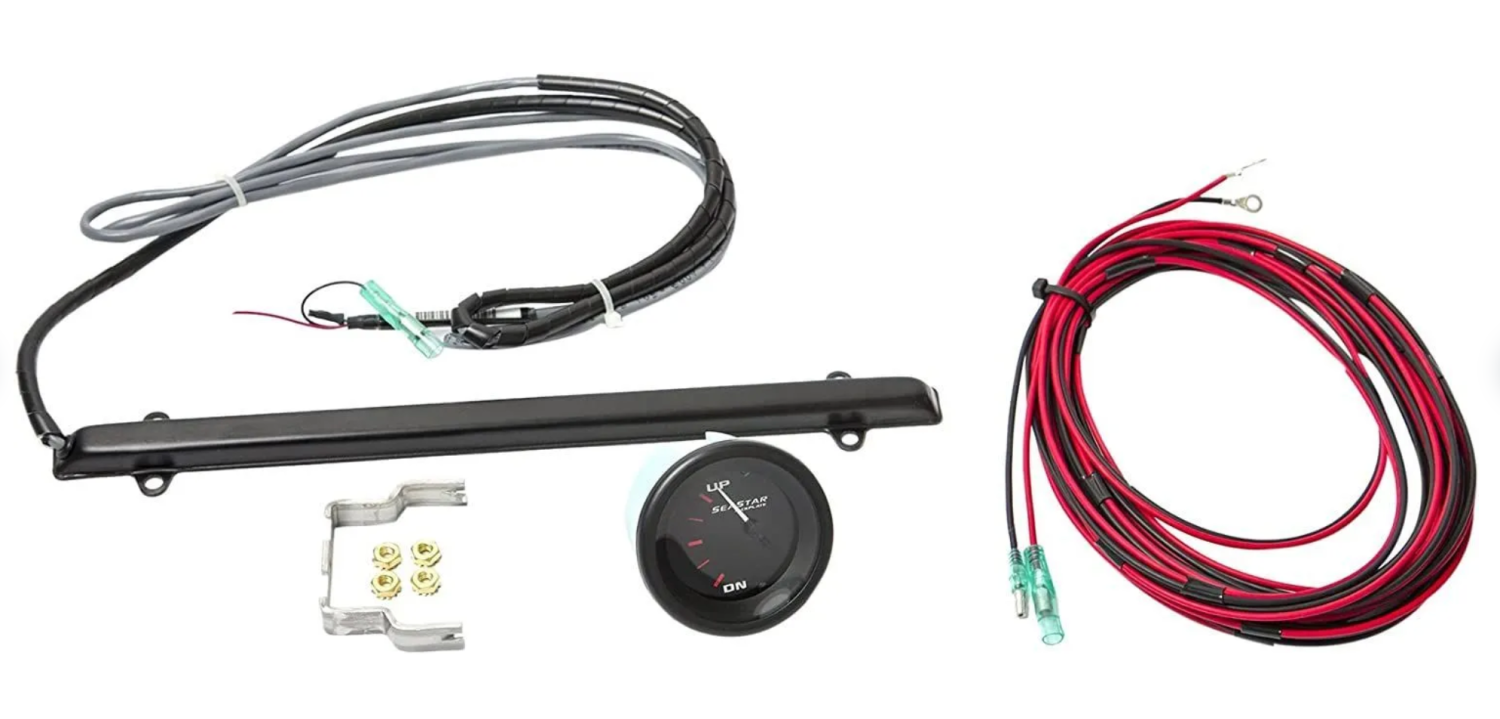

Основные характеристики SmartStick DK4220
- назначение — контроль положения SeaStar hydraulic jack plate;
- тип измерения — бесконтактный линейный датчик положения;
- комплект включает датчик и указатель;
- позволяет видеть высоту положения гидролифта;
- длина кабеля датчика — около 35 футов;
- кабель допускает укорочение при установке;
- электроника интегрирована в корпус датчика;
- предназначен для морской эксплуатации;
- используется с совместимыми SeaStar Jack Plate.
Что DK4220 не делает
- не является самостоятельным гидравлическим приводом;
- не поднимает двигатель без штатного jack plate;
- не заменяет переключатель управления гидролифтом;
- не является датчиком глубины;
- не защищает мотор автоматически от удара о дно;
- не определяет оптимальную высоту двигателя самостоятельно;
- не заменяет правильную настройку подвесного мотора.
Стоит ли устанавливать SeaStar SmartStick DK4220?
Если гидравлический jack plate используется редко и владелец практически всегда держит двигатель в одном положении, датчик высоты нельзя назвать обязательным оборудованием.
Но если гидролифт активно используется во время каждого выхода на воду, SmartStick становится значительно полезнее. Возможность видеть положение позволяет быстрее переключаться между настройками для мелководья, обычного хода и скоростного режима.
Особенно полезен DK4220 владельцам рыболовных bass boat и bay boat, а также других катеров, где jack plate является полноценным рабочим инструментом, а не просто установленным аксессуаром.
SeaStar SmartStick DK4220 — точный контроль положения гидролифта
SeaStar SmartStick DK4220 решает простую, но важную задачу: позволяет водителю точно понимать, на какой высоте находится подвесной двигатель относительно транца.
Бесконтактный датчик отслеживает линейное перемещение SeaStar Jack Plate и передаёт данные на установленный в консоли указатель. Благодаря этому водитель может не просто поднимать или опускать двигатель, а осознанно выбирать и повторять нужное положение.
На мелководье это помогает контролировать высоту двигателя, при настройке катера — сравнивать поведение судна в разных положениях, а после изменения высоты — быстро возвращаться к ранее найденной рабочей настройке.
Поэтому для катера, на котором гидравлический jack plate используется регулярно, SmartStick DK4220 является практичным дополнением, которое делает управление гидролифтом более понятным, точным и удобным.
