Транцевый лифт SeaStar Jack Plate — гидравлический подъёмник подвесного мотора

SeaStar Jack Plate — транцевый гидравлический лифт для подвесного лодочного мотора, который устанавливается между транцем катера и двигателем. Он позволяет перемещать мотор вертикально вверх и вниз непосредственно во время эксплуатации, не меняя угол трима.

Такая система используется для более точной настройки высоты подвесного двигателя, движения по мелководью, улучшения выхода на глиссирование и оптимизации положения мотора на разных скоростях.

В отличие от обычной стационарной установки двигателя на транце, SeaStar Jack Plate позволяет водителю быстро изменять его вертикальное положение нажатием переключателя. Это особенно удобно на рыболовных катерах, bass boat, bay boat и других лодках, которые регулярно работают в разных условиях глубины и нагрузки.

Содержание

Что такое SeaStar Jack Plate Как работает гидролифт Jack Plate и Trim — разница Движение по мелководью Скорость и эффективность Выход на глиссирование Что такое Setback SeaStar Standard SeaStar Xtreme SmartStick Управление гидролифтом Применение на рыбалке Установка Как правильно выбрать Стоит ли устанавливать

Что такое транцевый лифт SeaStar

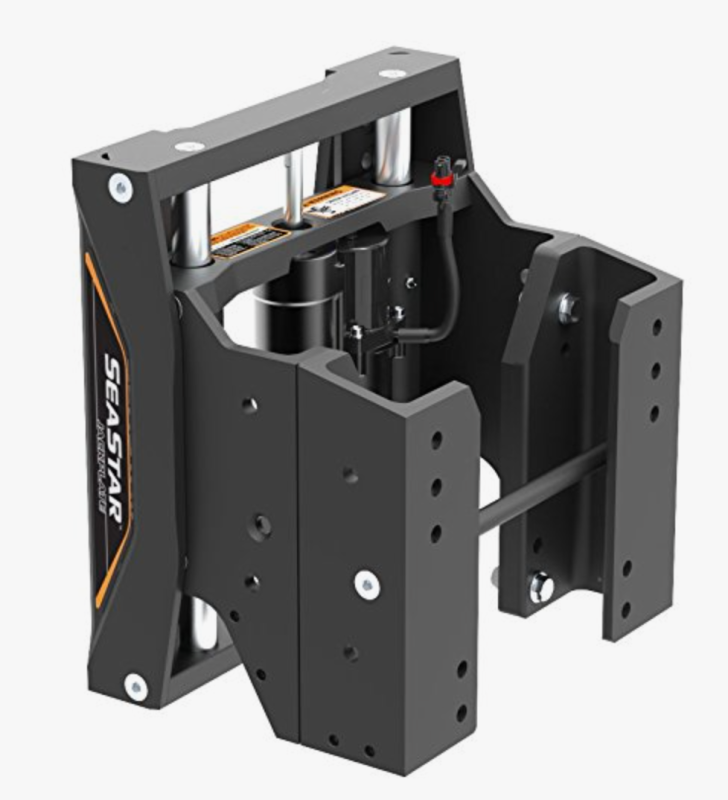

Jack Plate представляет собой прочную регулируемую платформу, закреплённую непосредственно на транце лодки. Уже к этой платформе крепится подвесной двигатель.

Гидравлический привод перемещает подвижную часть конструкции вертикально. Вместе с ней вверх или вниз перемещается и весь подвесной мотор.

Основная задача системы — позволить менять рабочую высоту двигателя без остановки лодки и без ручной перестановки крепёжных болтов.

Как работает гидравлический SeaStar Jack Plate

Внутри гидролифта установлен мощный гидравлический actuator. После нажатия кнопки электродвигатель приводит гидравлическую систему в действие, и подвижная часть jack plate перемещается вверх или вниз.

1. Водитель нажимает переключатель Команда Up или Down подаётся на электрическую систему гидролифта.

2. Включается гидравлический привод Насос создаёт необходимое давление в actuator.

3. Двигатель меняет высоту Подвижная часть Jack Plate перемещает весь подвесной мотор вертикально.

На стандартных современных SeaStar Jack Plate вертикальный ход составляет около 5,6 дюйма, то есть приблизительно 142 мм. Полный подъём выполняется примерно за 8,5 секунды.

Jack Plate и Power Trim — в чём разница?

Транцевый лифт и система трима выполняют разные задачи, хотя обе изменяют положение подвесного двигателя.

Функция	Jack Plate	Power Trim
Что меняет	Вертикальную высоту двигателя	Угол наклона двигателя
Движение	Мотор перемещается вверх/вниз	Мотор наклоняется относительно транца
Мелководье	Позволяет поднять редуктор выше	Позволяет дополнительно отклонить мотор
Настройка скорости	Регулирует глубину погружения редуктора	Регулирует продольную посадку лодки
Используются вместе	Да	Да

Для максимальной настройки катера водитель обычно использует обе системы: Jack Plate отвечает за высоту мотора, а Trim — за его угол.

SeaStar Jack Plate для движения по мелководью

Одно из основных назначений транцевого гидролифта — уменьшить глубину погружения подвесного двигателя.

При обычной установке мотор жёстко закреплён на транце, поэтому редуктор и винт всегда находятся примерно на одной высоте относительно днища. На мелководье это увеличивает вероятность контакта с дном.

Jack Plate позволяет поднять двигатель выше, сохраняя его вертикальное положение.

Меньше осадка мотора Редуктор можно расположить ближе к уровню днища.

Доступ к мелким участкам Особенно полезно для рыболовных лодок в заливах и на мелководных водоёмах.

Подъём во время движения Высоту можно изменять непосредственно на воде.

Подъём двигателя не отменяет необходимости следить за глубиной, давлением системы охлаждения и работой винта. При чрезмерном подъёме возможна вентиляция винта или потеря нормальной подачи воды в систему охлаждения.

Как Jack Plate может влиять на скорость и экономичность

Когда подвесной двигатель установлен слишком низко, значительная часть его нижнего редуктора находится в воде и создаёт дополнительное гидродинамическое сопротивление.

После выхода на глиссирование двигатель можно постепенно поднять до положения, при котором винт продолжает уверенно работать, но площадь погружённой части мотора уменьшается.

При правильно подобранной настройке это может уменьшить сопротивление, улучшить скорость и повысить эффективность использования мощности двигателя.

Меньше сопротивление Подъём уменьшает площадь погружённой части редуктора.

Настройка оборотов Можно экспериментально подобрать положение под конкретный винт и нагрузку.

Экономичность Правильная настройка может улучшить эффективность движения катера.

Jack Plate и выход на глиссирование

SeaStar указывает возможность использовать Jack Plate для улучшения работы лодки при выходе на глиссирование, включая движение на мелководье.

В некоторых условиях двигатель поднимают выше перед разгоном, чтобы уменьшить необходимую глубину. По мере выхода лодки на глиссирование Jack Plate постепенно опускают до оптимального рабочего положения.

Конкретная настройка зависит от формы корпуса, двигателя, винта, загрузки и распределения веса.

Что такое Setback у SeaStar Jack Plate

Setback — расстояние, на которое подвесной двигатель отодвигается назад от транца лодки.

У SeaStar существуют модели с разным setback: 4, 6, 8, 10 и 12 дюймов. Выбор этого параметра влияет на геометрию установки двигателя и поведение лодки.

4 дюйма Компактное смещение двигателя назад.

6–8 дюймов Распространённый диапазон для многих рыболовных катеров.

10–12 дюймов Более значительный вынос двигателя относительно транца.

Чем больше setback, тем дальше двигатель расположен от транца и тем больше рычаг его воздействия на корпус. Это может влиять на подъём носа, балансировку лодки и оптимальную высоту установки мотора.

Setback нельзя выбирать только по принципу «чем больше, тем лучше». Необходимо учитывать конструкцию транца, массу двигателя, корпус лодки, рекомендации производителя и распределение нагрузки.

SeaStar Standard Jack Plate

Standard Jack Plate — базовая гидравлическая серия SeaStar для мощных подвесных двигателей. Современная версия рассчитана на бензиновые подвесные моторы мощностью до 300 л.с.

До 300 л.с. Standard рассчитан на мощные одиночные подвесные двигатели.

Ход 5,6" Вертикальное перемещение двигателя составляет примерно 142 мм.

8,5 секунды Быстрый полный подъём гидравлического механизма.

4–12" Setback Доступно несколько вариантов выноса двигателя.

Composite Bushings Композитные втулки обеспечивают плавное перемещение конструкции.

Подъём под нагрузкой Система рассчитана на изменение высоты двигателя во время движения.

SeaStar Xtreme Jack Plate

Xtreme — усиленная версия SeaStar Jack Plate. Она создана для более мощных двигателей и повышенных нагрузок.

SeaStar Xtreme рассчитан на подвесные моторы мощностью до 400 л.с. и также предлагается с setback 4, 6, 8, 10 и 12 дюймов.

Характеристика	Standard	Xtreme
Максимальная мощность	до 300 л.с.	до 400 л.с.
Setback	4, 6, 8, 10, 12"	4, 6, 8, 10, 12"
Вертикальный ход	около 5,6"	около 5,6"
Время полного подъёма	примерно 8,5 с	примерно 8,5 с
Основное применение	большинство мощных катеров	более тяжёлые и высокомощные установки

SmartStick — датчик положения SeaStar Jack Plate

Сам гидролифт позволяет поднимать и опускать двигатель, но без датчика водитель не всегда точно знает его текущее положение.

Для решения этой задачи SeaStar предлагает систему SmartStick — бесконтактный линейный датчик положения гидролифта.

SmartStick отслеживает вертикальное перемещение Jack Plate и передаёт информацию на указатель или совместимый контроллер.

Точная высота Водитель видит текущее положение гидролифта.

Бесконтактный датчик Нет обычного механического ползунка, постоянно трущегося о поверхность.

Повторяемость Проще возвращать двигатель к ранее найденной рабочей высоте.

Для SeaStar используется комплект SmartStick and Gauge Kit DK4220. Он особенно полезен владельцам, которые регулярно изменяют положение Jack Plate во время каждого выхода на воду.

Как управляется SeaStar Jack Plate

Базовый гидравлический Jack Plate комплектуется переключателем, позволяющим поднимать и опускать двигатель.

Rocker Switch Простой переключатель Up / Down для управления высотой.

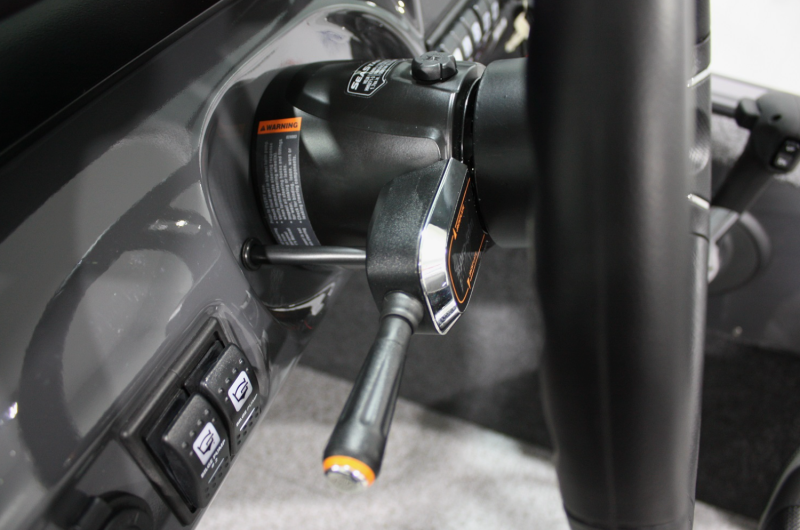

Pro-Trim Позволяет вынести управление гидролифтом непосредственно к рулевому колесу.

SmartStick Добавляет информацию о текущем положении гидролифта.

Стандартные современные гидравлические SeaStar Jack Plate поставляются с базовым rocker switch DK4020.

SeaStar Jack Plate для рыбалки

На рыболовной лодке Jack Plate особенно полезен, поскольку условия эксплуатации могут сильно меняться в течение одного дня.

Утром катер может проходить по глубокой воде на высокой скорости, затем заходить в мелкий залив, двигаться около травы или выходить к береговой линии.

Мелкие заливы Можно поднять двигатель перед заходом на мелководье.

Bass Fishing Удобно при постоянном перемещении между глубокими и мелкими участками.

Bay Boat Позволяет эффективнее использовать катер в прибрежных мелководных зонах.

Переходы После выхода на открытую воду двигатель можно вернуть в скоростное положение.

Разная загрузка Высоту можно корректировать под количество пассажиров и оборудования.

Точная настройка SmartStick позволяет запоминать практические рабочие положения.

Можно ли поднимать двигатель на полном ходу?

Конструкция гидравлических SeaStar Jack Plate рассчитана на перемещение двигателя под нагрузкой, и производитель указывает возможность поднимать или опускать мотор при полной тяге.

Однако регулировку необходимо выполнять постепенно и внимательно контролировать поведение катера.

Если двигатель поднять слишком высоко, винт может начать захватывать воздух, обороты резко вырастут, тяга уменьшится, а система охлаждения двигателя может получать недостаточное количество воды.

Оптимальная высота определяется экспериментально в безопасных условиях с контролем оборотов двигателя, давления охлаждающей воды и поведения винта.

Как устанавливается транцевый лифт SeaStar

Jack Plate устанавливается между транцем и подвесным мотором. Поэтому конструкция фактически принимает на себя весь вес двигателя и значительную часть динамических нагрузок от его тяги.

Монтаж требует правильной затяжки крепежа, проверки состояния транца и соблюдения рекомендаций по установке конкретной модели.

Транец Должен быть конструктивно исправным и рассчитанным на установленный двигатель.

Jack Plate Крепится к штатным монтажным отверстиям транца.

Двигатель Устанавливается уже на внешнюю подвижную часть лифта.

Электропитание Подключается питание гидравлического actuator и управление.

Steering Необходимо проверить свободный ход рулевых шлангов и цилиндра.

Trim & Tilt Нужно проверить, что двигатель свободно проходит полный диапазон наклона.

Совместимость с рулевыми цилиндрами SeaStar

SeaStar проектирует свои Jack Plate таким образом, чтобы обеспечить максимальный возможный угол наклона двигателя при использовании совместимых рулевых цилиндров SeaStar.

Это важно, поскольку после установки setback двигатель находится дальше от транца, а рулевой цилиндр, шланги и другие компоненты перемещаются вместе с ним.

Перед окончательной установкой необходимо проверить свободное движение всей рулевой системы во всём диапазоне Jack Plate и Power Trim.

Как правильно выбрать SeaStar Jack Plate

Параметр	Что проверить
Мощность двигателя	Standard — до 300 л.с., Xtreme — до 400 л.с.
Setback	4, 6, 8, 10 или 12 дюймов в зависимости от конструкции лодки.
Вес двигателя	Должен соответствовать ограничениям конкретной модели Jack Plate.
Транец	Должен выдерживать двигатель с дополнительным выносом назад.
Рулевое управление	Необходимо проверить геометрию цилиндра и запас длины шлангов.
Power-Pole / Talon	При установке якорных систем может потребоваться соответствующий адаптер.
SmartStick	Имеет смысл устанавливать, если высота регулярно изменяется.

Основные характеристики SeaStar Standard Jack Plate

Характеристика	Значение
Тип	Гидравлический транцевый лифт
Максимальная мощность	До 300 л.с.
Доступный setback	4", 6", 8", 10", 12"
Вертикальный ход	Около 5,6" / 142 мм
Полный подъём	Примерно 8,5 секунды
Управление	Электрический переключатель Up / Down
Базовый переключатель	DK4020
Датчик положения	Опциональный SmartStick
SmartStick Kit	DK4220
Втулки	Композитные

Преимущества SeaStar Jack Plate

вертикальная регулировка положения подвесного двигателя;
возможность движения по более мелкой воде;
регулировка непосредственно во время эксплуатации;
ход гидролифта около 5,6 дюйма;
полный подъём примерно за 8,5 секунды;
варианты setback от 4 до 12 дюймов;
Standard для моторов до 300 л.с.;
Xtreme для моторов до 400 л.с.;
возможность установки SmartStick;
совместимость с системами управления SeaStar;
удобство для рыболовных катеров и мелководья.

Что учитывать перед установкой

мощность и вес подвесного двигателя;
необходимый setback;
прочность транца;
геометрию рулевого цилиндра;
длину гидравлических шлангов;
свободный ход Power Trim;
возможную установку Power-Pole или Talon;
необходимость датчика SmartStick;
правильную высоту двигателя после монтажа.

Стоит ли устанавливать транцевый лифт SeaStar?

Если подвесной двигатель один раз правильно установлен по высоте и лодка всегда используется на глубокой воде в одинаковых условиях, Jack Plate не является обязательным оборудованием.

Но для рыболовного катера, который регулярно перемещается между глубокой и мелкой водой, гидравлический лифт даёт значительно больше возможностей.

Водитель получает возможность быстро изменить высоту двигателя под текущую задачу: поднять его при заходе на мелководье, опустить для уверенного старта или подобрать более эффективное положение после выхода на глиссирование.

Особенно полезна система в сочетании с SmartStick, поскольку водитель может не только регулировать высоту, но и точно видеть текущее положение Jack Plate.

SeaStar Jack Plate — точная регулировка высоты подвесного двигателя прямо на воде

Транцевый гидравлический лифт SeaStar превращает высоту установки подвесного двигателя из постоянной величины в регулируемый параметр.

Водитель может поднимать или опускать мотор, не изменяя угол трима, адаптируя положение двигателя к глубине, скорости, загрузке катера и текущим условиям движения.

Современные SeaStar Standard Jack Plate доступны с setback 4, 6, 8, 10 и 12 дюймов, имеют вертикальный ход около 5,6 дюйма и рассчитаны на бензиновые двигатели мощностью до 300 л.с. Усиленная серия Xtreme рассчитана на моторы до 400 л.с.

Для рыболовных катеров, которые регулярно работают на мелководье и требуют точной настройки положения двигателя, SeaStar Jack Plate является не просто дополнительным аксессуаром, а полноценным инструментом управления характеристиками лодки.

```
