Что такое NMEA 2000

NMEA 2000 — это стандарт обмена данными между морскими приборами. Если говорить проще, это «общая цифровая шина» на катере. К ней подключаются разные устройства, и каждое из них может передавать или получать данные: обороты двигателя, расход топлива, глубину, скорость, курс, температуру воды, уровень топлива, напряжение аккумулятора и другую информацию.

Например, двигатель передает данные в сеть, картплоттер показывает обороты и расход, GPS-антенна передает координаты, а автопилот использует курс и скорость для управления. Вместо отдельного провода от каждого датчика к каждому прибору строится единая сеть, к которой устройства подключаются через стандартные разъемы.

Зачем нужна сеть NMEA 2000 на катере

Без NMEA 2000 каждый прибор часто работает сам по себе. Эхолот показывает глубину, двигатель — свои данные, GPS — координаты, датчик топлива — уровень в баке. Сеть объединяет эти данные и позволяет выводить их там, где удобно владельцу: на картплоттере, цифровом дисплее, приборной панели или нескольких экранах.

Как устроена сеть NMEA 2000

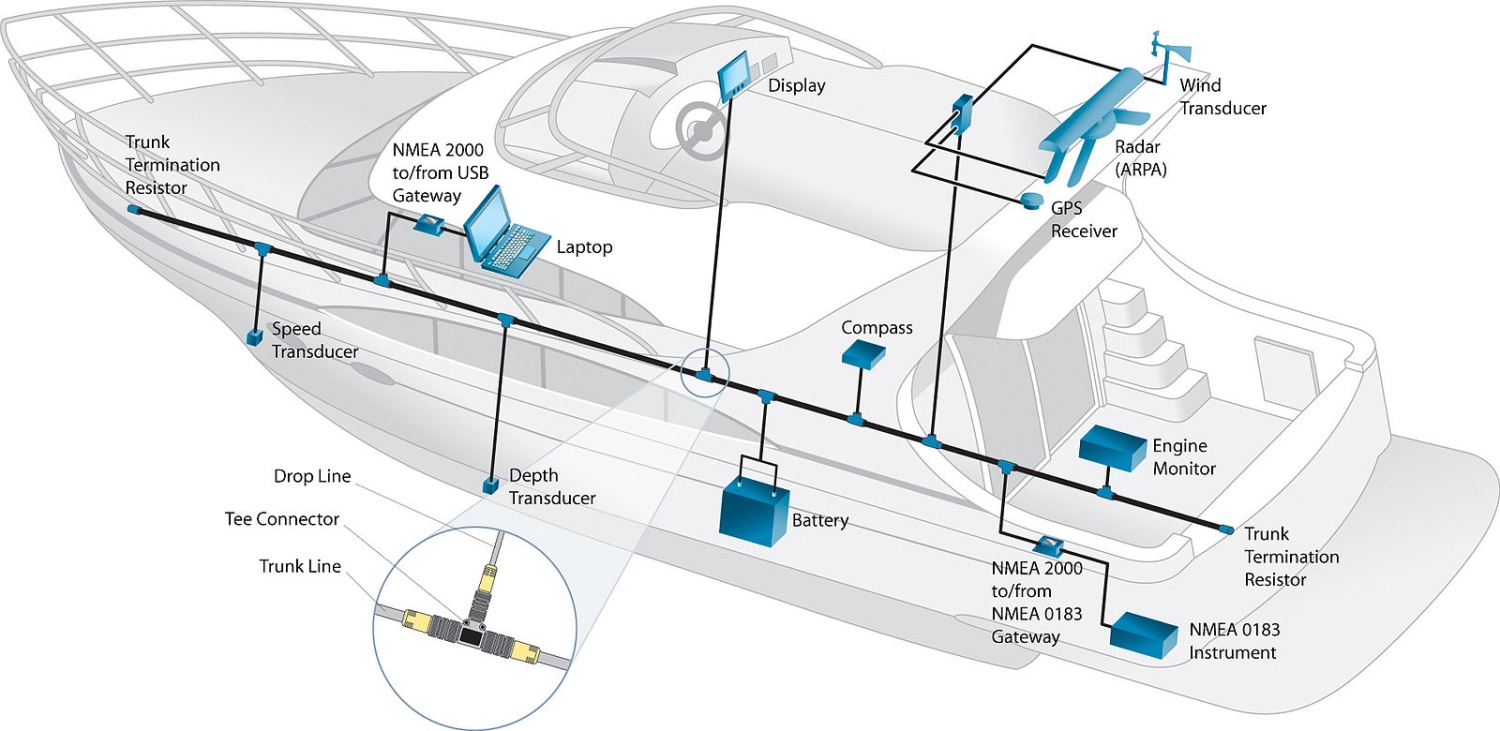

Сеть NMEA 2000 строится не как обычная электропроводка «куда удобнее», а по определенной схеме. У нее есть основная магистраль — backbone, короткие ответвления к приборам — drop-кабели, T-коннекторы, питание и два терминатора на концах магистрали.

Основные элементы сети

Backbone: магистраль сети

Backbone — это основная линия сети NMEA 2000. Ее можно представить как «позвоночник» системы. Вдоль него ставятся T-коннекторы, а к ним подключаются устройства. Магистраль должна иметь начало и конец. На обоих концах устанавливаются терминаторы.

Нельзя строить сеть как звезду, где от одного места расходятся длинные кабели во все стороны. Такая схема может работать нестабильно или вообще не заработать. NMEA 2000 любит понятную линейную магистраль с короткими ответвлениями.

Drop-кабели: ответвления к приборам

Drop-кабель идет от T-коннектора до конкретного устройства: картплоттера, датчика, GPS-антенны, интерфейса двигателя или цифрового прибора. Такие кабели должны быть по возможности короткими и аккуратно проложенными.

Если прибор далеко от магистрали, правильнее продлить сам backbone ближе к прибору, а не тянуть слишком длинный drop-кабель. Это снижает риск ошибок связи и делает сеть более правильной.

Терминаторы: зачем нужны два конца сети

Терминаторы — небольшие элементы, которые ставятся на обоих концах магистрали NMEA 2000. Они нужны для корректной работы цифровой шины. Без терминаторов сеть может вести себя непредсказуемо: приборы будут то появляться, то исчезать, часть данных перестанет передаваться, картплоттер не увидит датчики или двигатель.

Питание сети NMEA 2000

Сеть NMEA 2000 требует отдельного питания 12 В. Обычно питание подается через специальный power cable, подключенный к T-коннектору. Линия питания должна иметь предохранитель и нормальное соединение с бортовой электрикой.

Важно понимать: питание сети NMEA 2000 не всегда питает сами большие приборы. Картплоттер, дисплей или автопилот часто имеют отдельное питание. А питание NMEA 2000 нужно для самой шины, датчиков, интерфейсов и обмена данными.

Что можно подключить к NMEA 2000

Список оборудования зависит от бренда, модели и совместимости, но в целом NMEA 2000 позволяет объединить большинство современных морских приборов. Особенно полезна сеть на катерах с моторной электроникой, картплоттером, автопилотом и несколькими датчиками.

NMEA 2000 и двигатель

Одна из самых популярных причин установки NMEA 2000 — вывод данных двигателя на картплоттер или цифровой прибор. Современные подвесные моторы могут передавать в сеть обороты, температуру, расход топлива, моточасы, напряжение, положение трима и предупреждения.

Но подключение двигателя не всегда делается напрямую обычным кабелем. Часто нужен фирменный интерфейс или шлюз: Yamaha, Mercury, Suzuki, Honda, Evinrude и другие бренды имеют свои особенности подключения. У некоторых моторов нужна отдельная шина производителя, которая затем соединяется с NMEA 2000 через интерфейс.

NMEA 2000 и картплоттер

Картплоттер в сети часто становится главным экраном, где собираются данные. На нем можно видеть карту, глубину, скорость, обороты мотора, расход топлива, температуру, уровень в баке, напряжение аккумулятора и другие параметры.

При этом картплоттер может не только принимать данные, но и передавать их другим устройствам. Например, он может передавать маршрут автопилоту или данные GPS другим приборам в сети.

NMEA 2000 и NMEA 0183: в чем разница

NMEA 0183 — более старый стандарт обмена данными. Он тоже используется в морской электронике, но устроен иначе: чаще это соединение «точка-точка», с отдельными проводами и меньшей гибкостью. NMEA 2000 удобнее для современной сети с несколькими приборами и датчиками.

Совместимость разных брендов

Одно из преимуществ NMEA 2000 — возможность объединять оборудование разных производителей. Например, картплоттер одного бренда может получать данные от GPS-антенны, двигателя или датчика другого бренда. Но полная совместимость не всегда гарантирует доступ ко всем функциям.

Базовые данные обычно передаются нормально, а фирменные функции могут работать только внутри экосистемы производителя. Например, мотор может передавать обороты и расход, но отдельные сервисные предупреждения или расширенные настройки могут быть доступны только через фирменный прибор.

Планирование сети перед монтажом

Хорошую сеть NMEA 2000 лучше сначала нарисовать на бумаге. Нужно понять, где будут картплоттер, приборы, датчики, двигатель, GPS-антенна, питание, терминаторы и маршрут магистрали. Это поможет купить правильное количество T-коннекторов и кабелей нужной длины.

1. Составьте список устройств, которые нужно подключить.
2. Проверьте, поддерживают ли они NMEA 2000.
3. Определите место магистрали backbone.
4. Разместите T-коннекторы рядом с приборами.
5. Подберите длину drop-кабелей.
6. Определите место питания сети.
7. Поставьте терминаторы на концах магистрали.
8. Заложите запас под будущие датчики.
9. Продумайте защиту кабелей от воды, вибрации и перетирания.
10. Подпишите кабели и сделайте схему для будущего обслуживания.

Где прокладывать кабели на катере

Кабели NMEA 2000 нужно прокладывать аккуратно: вдали от острых кромок, горячих деталей, движущихся механизмов, мест скопления воды и грубого механического воздействия. Разъемы должны быть защищены от брызг и не должны лежать в мокром трюме.

Правила аккуратной прокладки:

• не тянуть кабели рядом с острыми краями без защиты;
• не оставлять разъемы в местах, где стоит вода;
• не натягивать кабели впритык без запаса;
• избегать сильных перегибов;
• закреплять кабели клипсами или стяжками;
• не крепить кабель к горячим частям двигателя;
• не прокладывать сеть вплотную к силовым проводам без необходимости;
• оставлять доступ к T-коннекторам для диагностики;
• подписывать кабели и устройства.

Питание от стартерного или сервисного аккумулятора

Небольшая сеть часто питается от общей бортовой цепи. На более серьезном катере лучше разделять стартерную и сервисную нагрузку. Картплоттеры, датчики, автопилот и сеть NMEA 2000 относятся к электронике, которую желательно питать через защищенную, понятную и стабильную линию.

Типичные ошибки при сборке NMEA 2000

Как понять, что сеть собрана неправильно

Проблемы NMEA 2000 часто проявляются не сразу. Иногда сеть работает на стоянке, а на ходу приборы начинают пропадать. Иногда картплоттер видит часть датчиков, но не видит двигатель. Иногда данные появляются только после перезагрузки.

Признаки проблем:

• картплоттер не видит устройства в списке сети;
• данные двигателя периодически пропадают;
• GPS-антенна то появляется, то исчезает;
• датчик топлива показывает некорректно;
• автопилот теряет данные курса или скорости;
• после включения одного прибора пропадает другой;
• сеть работает только при заведенном моторе;
• приборы перезагружаются при запуске двигателя;
• данные приходят с задержкой или скачками.

Минимальный комплект для простой сети

Для самой простой сети, например чтобы связать картплоттер, GPS-антенну и двигатель, обычно нужен базовый набор компонентов. Конкретная комплектация зависит от бренда и оборудования, но принцип похожий.

• backbone-кабель или набор T-коннекторов;
• два терминатора;
• кабель питания сети с предохранителем;
• T-коннектор для каждого устройства;
• drop-кабель до каждого прибора;
• интерфейс двигателя, если нужен;
• крепеж для кабелей;
• защита разъемов от воды;
• схема сети для обслуживания.

Пример простой сети на катере

Представим катер с подвесным мотором, картплоттером, GPS-антенной и датчиком топлива. В этом случае магистраль можно проложить за приборной панелью и дальше к корме. У панели подключить картплоттер и GPS, ближе к корме — интерфейс двигателя и датчик топлива. На концах магистрали поставить терминаторы, питание подать через отдельный кабель с предохранителем.

Что учитывать при подключении автопилота

Автопилот часто использует данные из сети NMEA 2000: курс, скорость, GPS, маршрут, данные датчиков и команды от картплоттера. Но автопилот — это уже не просто датчик, а система управления катером. Поэтому к его подключению нужно относиться особенно внимательно.

Для автопилота важно:

• стабильное питание всей электроники;
• корректная работа датчика курса;
• правильная калибровка;
• совместимость картплоттера и блока автопилота;
• отсутствие пропаданий GPS и скорости;
• понятная схема аварийного отключения;
• проверка на малой скорости в безопасной зоне.

Нужно ли ставить NMEA 2000 на небольшую лодку

Если на лодке один простой эхолот и мотор без цифрового интерфейса, полноценная сеть может быть не нужна. Но если есть картплоттер, современный мотор, датчик топлива, GPS-антенна, автопилот или несколько приборов, NMEA 2000 становится очень удобной.

Что купить для монтажа сети

Перед покупкой лучше составить схему. Так вы не купите лишние кабели и не забудете важные элементы: терминаторы, питание, T-коннекторы и интерфейс двигателя.

• стартовый комплект NMEA 2000;
• T-коннекторы по количеству устройств;
• два терминатора;
• кабель питания сети;
• drop-кабели нужной длины;
• backbone-кабели для удлинения магистрали;
• интерфейс двигателя или шлюз;
• датчики топлива, воды, температуры или трима;
• крепеж и клипсы для кабелей;
• герметичные вводы и защита проводки;
• предохранитель и держатель предохранителя;
• маркировка для подписи кабелей.

Чек-лист перед включением сети

1. Проверьте, что магистраль имеет понятное начало и конец.
2. Убедитесь, что установлены два терминатора.
3. Проверьте питание сети через предохранитель.
4. Проверьте полярность питания.
5. Убедитесь, что каждый прибор подключен через T-коннектор.
6. Проверьте, что drop-кабели не слишком длинные.
7. Осмотрите разъемы на влагу и повреждения.
8. Закрепите кабели, чтобы они не болтались.
9. Включите питание и проверьте список устройств на картплоттере.
10. Проверьте данные каждого датчика.
11. Сохраните схему сети и подпишите кабели.
12. После первого выхода на воду проверьте соединения повторно.

Вывод

Сеть NMEA 2000 на катере — это удобный способ объединить морскую электронику в единую систему. Она позволяет видеть на одном экране данные двигателя, GPS, топлива, глубины, трима, температуры, автопилота и других датчиков. Особенно полезна такая сеть на катерах с современным подвесным мотором, картплоттером, автопилотом и несколькими приборами.

Главное — собрать сеть правильно: линейная магистраль backbone, T-коннекторы, короткие ответвления, два терминатора, отдельное питание через предохранитель, защита разъемов от воды и понятная схема подключения. Тогда NMEA 2000 будет работать стабильно, а катер станет удобнее, информативнее и безопаснее в эксплуатации.
